AEK安克石英晶体,A072-151.2M1,7050贴片晶振,石英晶体谐振器，俄国进口晶振，AEK安克晶振，A072系列编码为：A072-151.2M1，频率为：151.2MHz，小体积晶振尺寸：7.0x5.0mm，10垫脚贴片晶振，SAW滤波器，无源晶振，石英晶振，石英晶体谐振器，无铅环保晶振，应用于：通讯设备，无线网络，蓝牙模块，电脑主板，物联网，工业，消费电子，仪器仪表设备，数码电子等应用。
|

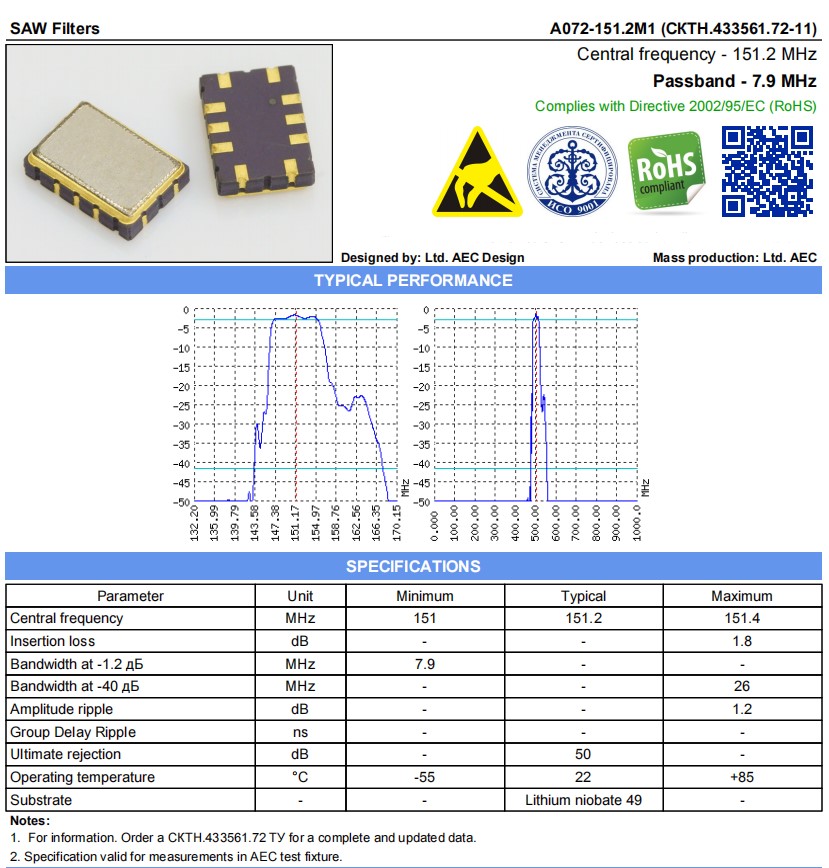

SPECIFICATIONS
|
|
Parameter
|
Unit
|
Minimum
|
Typical
|
Maximum
|
|
Central frequency
|
MHz
|
151
|
151.2
|
151.4
|
|
Insertion loss
|
dB
|
-
|
-
|
1.8
|
|
Bandwidth at -1.2 дБ
|
MHz
|
7.9
|
-
|
-
|
|
Bandwidth at -40 дБ
|
MHz
|
-
|
-
|
26
|
|
Amplitude ripple
|
dB
|
-
|
-
|
1.2
|
|
Group Delay Ripple
|
ns
|
-
|
-
|
-
|
|
Ultimate rejection
|
dB
|
-
|
50
|
-
|
|
Operating temperature
|
°C
|
-55
|
22
|
+85
|
|
Substrate
|
-
|
-
|
Lithium niobate 49
|
-
|

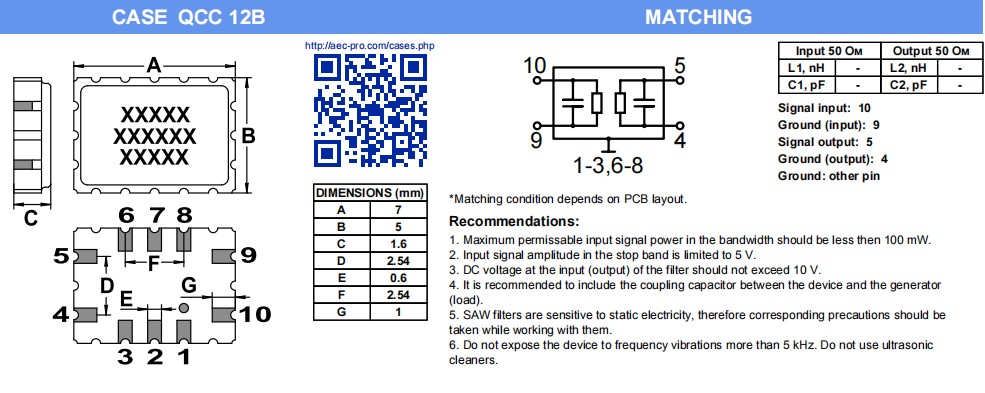

AEK安克石英晶体,A072-151.2M1,7050贴片晶振,石英晶体谐振器 尺寸图
AEK安克石英晶体,A072-151.2M1,7050贴片晶振,石英晶体谐振器
建议值：
1，Мaximum允许的输入信号功率应小于100 mW
2，在停止波段内的输入信号幅值被限制为5V
3，滤波器输入（输出）处的直流电压不应超过10V贴片晶振
4，建议在设备和发电机（负载）之间的耦合电容器
5，锯波过滤器对静电敏感，因此在工作时应采取相应的预防措施
6.，不要使设备暴露于频率振动超过5 kHz的地方
7，不要使用超声波清洁剂
AEK安克石英晶体,A072-151.2M1,7050贴片晶振,石英晶体谐振器
AEK公司(成立于1991年3月)生产和销售用于无线电通讯、导航、航天和特种设备的电子元件。该公司的主要产品是谐振器,窄带和宽带滤波器,以及表面声波的延迟线(所有开发的所有者 - “AEK-Design”公司)。AEK晶振公司拥有自己的生产基地,提供完整的生产周期。我们的技术包括科学密集型工艺,如纳米精密薄膜涂层、投影亚微米光刻、激光加工等。100%的产品质量控制是通过世界领先制造商的测量设备完成的。我们的产品已通过ISO 9001:2008认证。
