进口的有源晶振是一种比较高端的石英晶振，本身自带电压不需要外部接电源，具有高稳定性，低功耗，低相位抖动，低电压等高级特性。近年来生产厂家对于石英晶体振荡器的需求量加大，已成为频率元件市场上的主流产品，大部分都是7050mm、5032mm，3225mm、2520mm和2016mm等封装尺寸的贴片晶振。

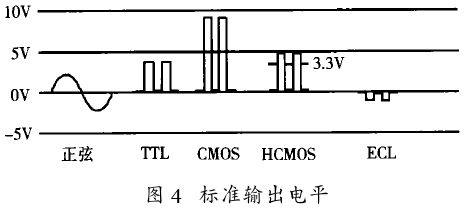

输岀电路的作用是对OSC晶振振荡获得的正弦信号进行缓冲、放大、整形,得到图4所要求的某种标准输出,驱动负载或后级门电路。这里,还经常用到逻辑电平转换电路和分频、倍频电路。

输出正弦波的电平VPp、VRMs或dBm表IBm的算式如下

必要时,还须注上谐波抑制比。

方波或矩形波输出电平应注明TT、CMoS、HCMOS还是ECL,要不要直流。并且,表示出占空比、上升时同、下降时间、上冲等脉冲波形其它参数。标准输出负载为50g2、1kg2、10k2/10PF或用驱动几个门电路表示,如驱动2个门,5个门电路有源晶振的噪声系数有特殊要求时,振荡、放大电路及电源要严格设计。如主振选用低噪声管、低噪声压控电压并使振荡在低电压工作,各级电路必须匹配以保证无反射、辐射。晶体振荡器的分类根据振荡电路调频、稳频方法将晶体振荡器分

为以下5种

①简式晶振PXO( Packaged x-tal osillator)

②压控晶振VCⅹO( Voltage Controlled xtal os dilator)

③温补晶振TCXO( Temperature Compensated x-tal Osillator)

④恒温晶振OCXO( Oven Controlled Xtal Osillator)

⑤组合晶振VCXO、VC-TCⅹO、VC-OCXO

体振荡器常用标频、术语及电源:

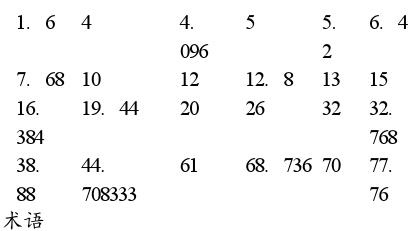

晶体振荡器常用标频(MHz包括倍频/分频)

贴片型石英晶体振荡器专业术语：标称频率，工作温度范围，温度变化的频率稳定度，负载变化的频率稳定度，电源电压变化的频率稳定度，短期频率稳定度，日老化率，年老化率，控制电压，控制线性，调整误差，牵引范围或牵引灵敏度，起动电流，稳态电流，相位噪声，电源等。

石英晶体振荡器应选用稳压性能好,温度漂移小的直流电源。输入电压变化±5%或±10%时,输出电压变化在10~100ppm/℃挑选。常用电源电压为3.3V、5V、9V、12V、24V、-5.2V或.5V。
