Microchip差分晶振,VC-714-HDW-KAAN-125M000000TR,医疗设备6G晶振

Microchip差分晶振,VC-714-HDW-KAAN-125M000000TR,医疗设备6G晶振，美国进口晶振，Microchip晶振，型号：VC-714，编码为：VC-714-HDW-KAAN-125M000000TR，频率为：125.000MHz，小体积晶振尺寸：7.0x5.0 mm，6脚贴片晶振，LVDS差分输出振荡器，±50 ppm稳定性，2.5V电压，石英晶振，有源晶振，石英晶体振荡器，具有低抖动，低功耗，低相位噪声，低电平，低耗能，低电压等特点。VC-714有源晶振应用于：医疗设备、超声波，以太网、GbE、SynchE，光纤通道，PON、A/D、D/A、FPGA的时钟源，测试和测量，存储局域网络等应用。

订购热线：86-0755-27839045

CTS-1

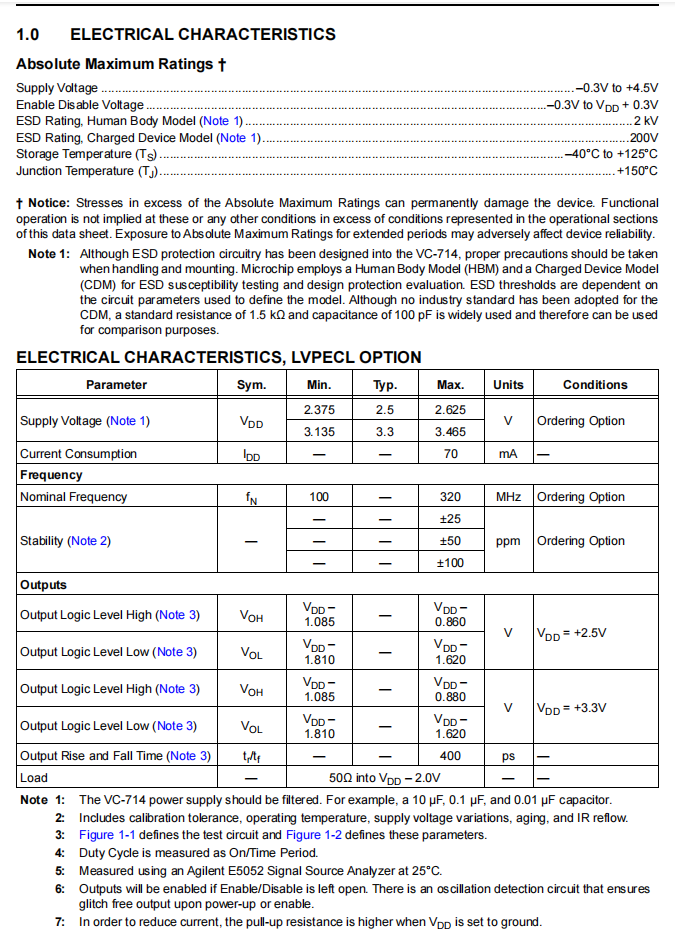

Microchip差分晶振,VC-714-HDW-KAAN-125M000000TR,医疗设备6G晶振 参数表

Parameter	Sym.	Min.	Typ.	Max.	Units	Conditions
Supply Voltage (Note 1)	V DD	2.375	2.5	2.625	V	Ordering Option
		3.135	3.3	3.465
Current Consumption	IDD			70	mA
Frequency
Nominal Frequency	fN		125.000		MHz	Ordering Option
Stability (Note 2)				±25	ppm	Ordering Option
				±50
				±100
Outputs
Output Logic Level High (Note 3)	V OH	V DD – 1.085	—	V DD – 0.860	V	V DD = +2.5V
Output Logic Level Low (Note 3)	VOL	V DD – 1.810	—	V DD – 1.620
Output Logic Level High (Note 3)	V OH	V DD – 1.085	—	V DD – 0.880	V	V DD = +3.3V
Output Logic Level Low (Note 3)	VOL	V DD – 1.810	—	V DD – 1.620
Output Rise and Fall Time (Note 3)	tr/tf			400	ps
Load		50Ω into V DD – 2.0V

Microchip差分晶振,VC-714-HDW-KAAN-125M000000TR,医疗设备6G晶振 尺寸图

Microchip差分晶振,VC-714-HDW-KAAN-125M000000TR,医疗设备6G晶振

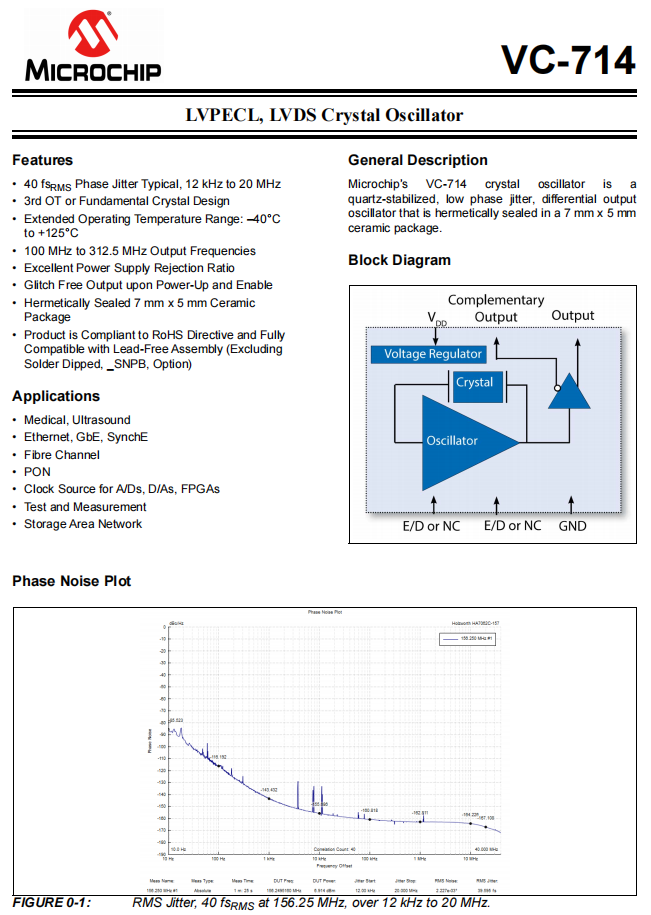

特点
典型40 fsRMS相位抖动，12 kHz至20 MHz
第三次OT或基本水晶设计
扩展的工作温度范围：-40°C至+125°C
输出频率：100 MHz至312.5 MHz 石英晶体振荡器
卓越的电源抑制率
通电和启用时无故障输出
密封7.0 x 5.0mm陶瓷包装
产品符合RoHS指令，并完全兼容无铅组件（不包括焊料浸渍，_SNPB，选项）
