Microchip有源晶振,VCC1A-A3F-24M5760000TR,宽带接入6G晶振，美国进口晶振，Microchip晶振，型号：VCC1A，编码为：VCC1A-A3F-24M5760000TR，频率为：24.576000MHz，小体积晶振尺寸： 7.0x5.0 mm，四脚贴片晶振，有源晶振，石英晶体振荡器，石英晶振，VCC1A晶体振荡器（XO）是一种石英稳定的方波发生器，具有CMOS输出。VCC1A使用一个基本的或第三泛音晶体，导致非常低的抖动性能，并使用一个单片IC，提高可靠性和降低成本。VCC1A有源晶振应用于：SONET/SDH/DWDM，以太网，GE，同步存储区域网络，光纤通道，数字视频，宽带接入，基站，微电路驱动A/D，D/As，FPGAs，测试和测量，COTS等应用。
|

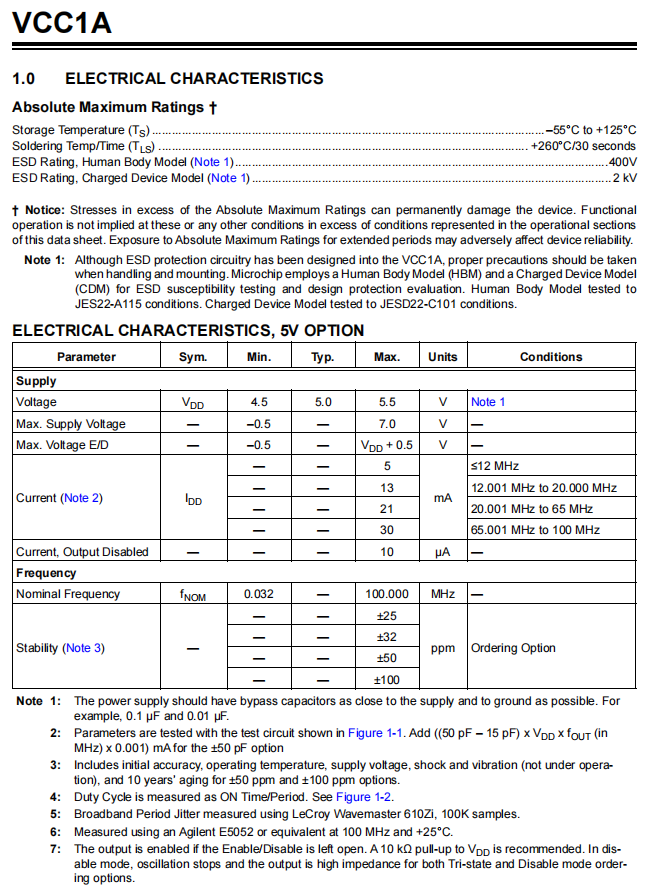

Parameter
|
Sym.
|
Min.
|
Typ.
|
Max.
|
Units
|
Conditions
|
|
Supply
|
|
Voltage
|
V DD
|
2.97
|
3.3
|
3.63
|
V
|
Note 1
|
|
Max. Supply Voltage
|
|
–0.5
|
|
7.0
|
V
|
|
|
Max. Voltage E/D
|
|
–0.5
|
|
V DD+ 0.5
|
V
|
|
|
Current (Note 2)
|
IDD
|
|
|
3
|
mA
|
≤12 MHz
|
|
|
|
4
|
12.001 MHz to 20.000 MHz
|
|
|
|
12
|
20.001 MHz to 65 MHz
|
|
|
|
21
|
65.001 MHz to 133 MHz
|
|
|
|
27
|
133.001 MHz to 160 MHz
|
|
Current, Output Disabled
|
|
|
|
10
|
µA
|
|
|
Frequency
|
|
Nominal Frequency
|
f NOM
|
0.032
|
|
160.000
|
MHz
|
|
|
Stability (Note 3)
|
|
|
|
±25
|
ppm
|
Ordering Option
|
|
|
|
±32
|
|
|
|
±50
|
|
|
|
±100
|
|

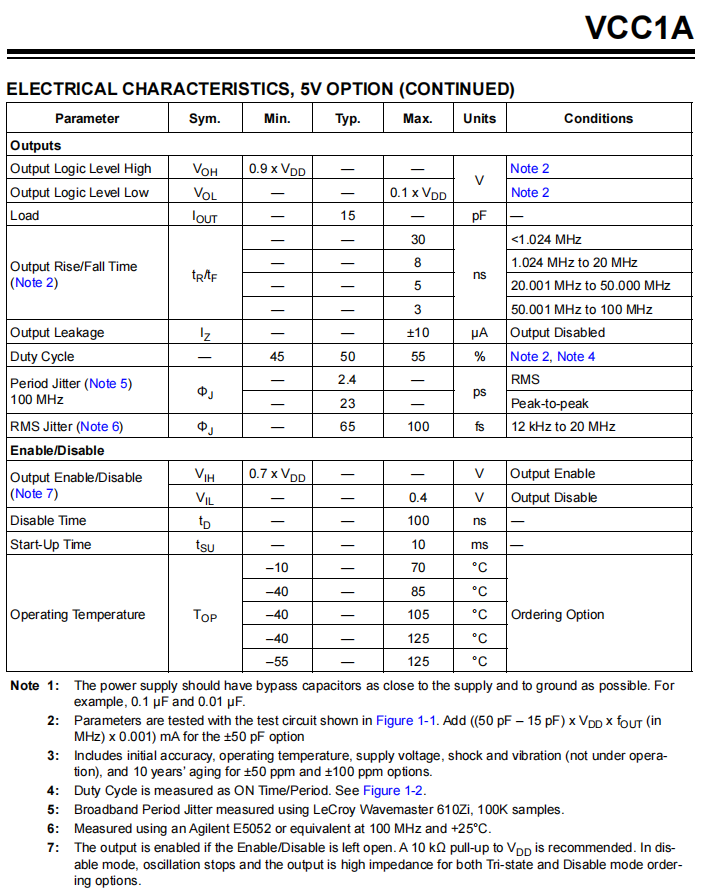

Outputs
|
|
Output Logic Level High
|
V OH
|
0.9 x V DD
|
|
|
V
|
Note 2
|
|
Output Logic Level Low
|
VOL
|
|
|
0.1 x V DD
|
Note 2
|
|
Load
|
I OUT
|
|
15
|
|
pF
|
|
Output Rise/Fall Time
(Note 2)
|
tR/tF
|
|
|
30
|
ns
|
<1.024 MHz
|
|
|
|
8
|
1.024 MHz to 20 MHz
|
|
|
|
5
|
20.001 MHz to 50.000 MHz
|
|
|
|
3
|
50.001 MHz to 160 MHz
|
|
Output Leakage
|
IZ
|
|
|
±10
|
µA
|
Output Disabled
|
|
Duty Cycle
|
|
45
|
50
|
55
|
%
|
Note 2, Note 4
|
Period Jitter (Note 5)
100 MHz
|
ΦJ
|
|
2.8
|
|
ps
|
RMS
|
|
|
25
|
|
Peak-to-peak
|
|
RMS Jitter (Note 6)
|
ΦJ
|
|
76
|
115
|
fs
|
12 kHz to 20 MHz
|

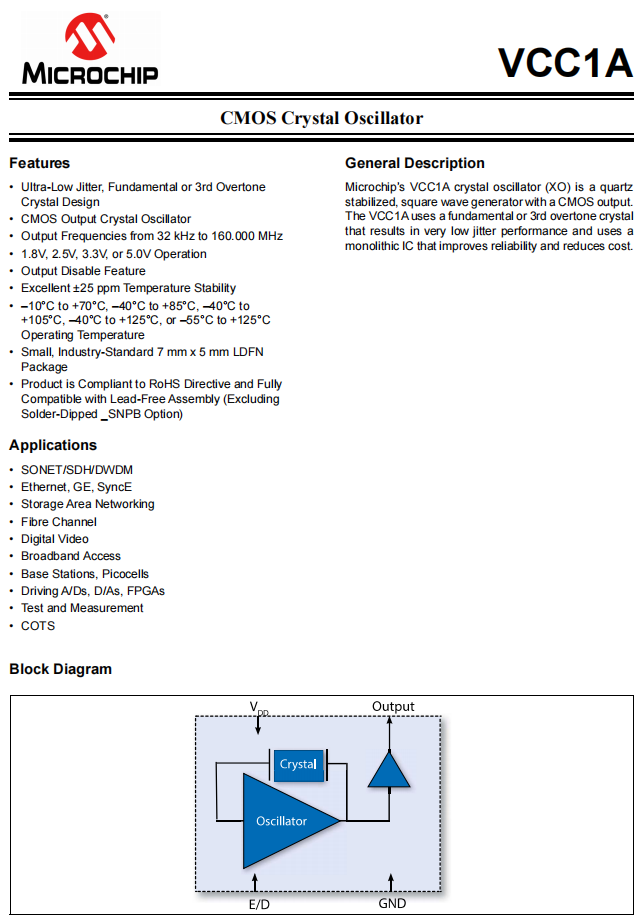

Microchip有源晶振,VCC1A-A3F-24M5760000TR,宽带接入6G晶振
产品特点：
超低抖动，基本或第三过音
水晶设计
CMOS输出晶体振荡器
输出频率从32 kHz到160.000 MHz石英贴片晶振
1.8V、2.5V、3.3V或5.0V操作
输出禁用功能
卓越的±25ppm温度稳定性
工作温度–10°C至+70°C，–40°C至+85°C，-40°C至+105°C、-40°C至+125°C或-55°C至+125°C
小型，工业标准-7mmx5mm LDFN包装
产品符合RoHS指令，并完全兼容无铅组件（不含焊料浸渍的_SNPB选项）
