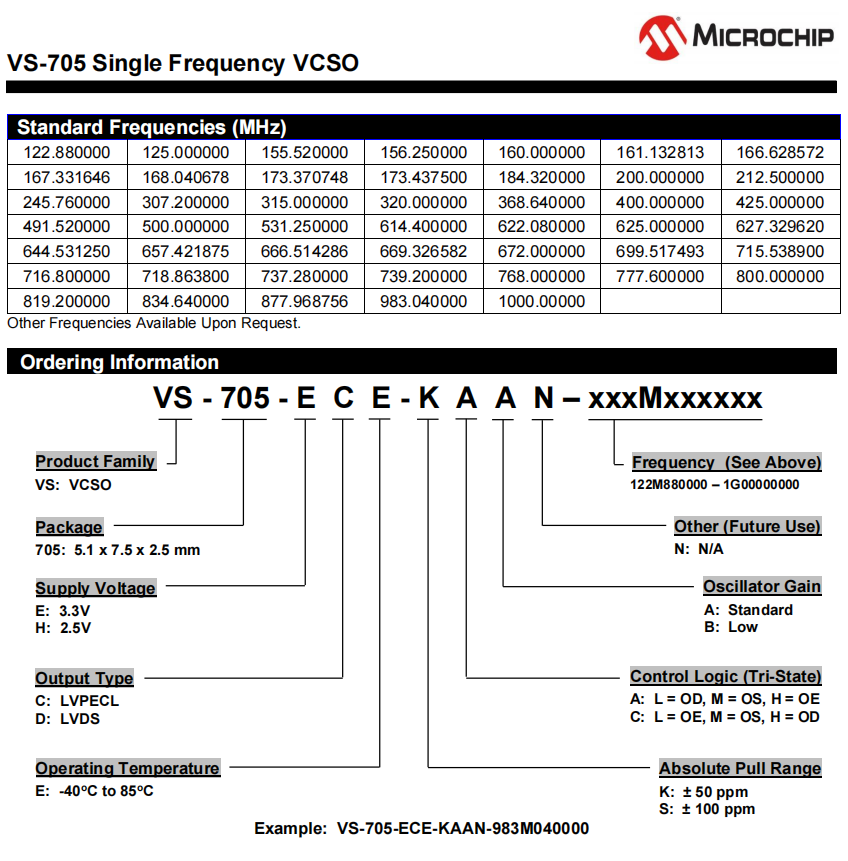

Microchip振荡器,VS-705-ECE-KAAN-122M880000,低相位抖动性能6G晶振，美国进口晶振，Microchip晶振，型号：VS-705，编码为：VS-705-ECE-KAAN-122M880000，频率为：122.880000MHz，小体积晶振尺寸： 5.0 x 7.5 x 2.5 mm，六脚贴片晶振，VCSO低抖动电压控制声表面波振荡器，有源晶振，石英晶体振荡器，石英晶振，VS-705是一个电压控制表面波振荡器，在内部声波滤波器的基频工作。声表面滤波器是一种高q石英器件，使电路能够在较宽的工作温度范围内实现低相位抖动性能。为输出频率小于491.52 MHz设置一个分频器电路。振荡器被安置在一个密封的无铅表面安装包装，并提供在胶带和卷轴。它有一个三状态输出选择功能，提供三个条件之一：输出禁用、输出集或输出启用。应用于：时钟平滑和变频器的PLL电路。
|

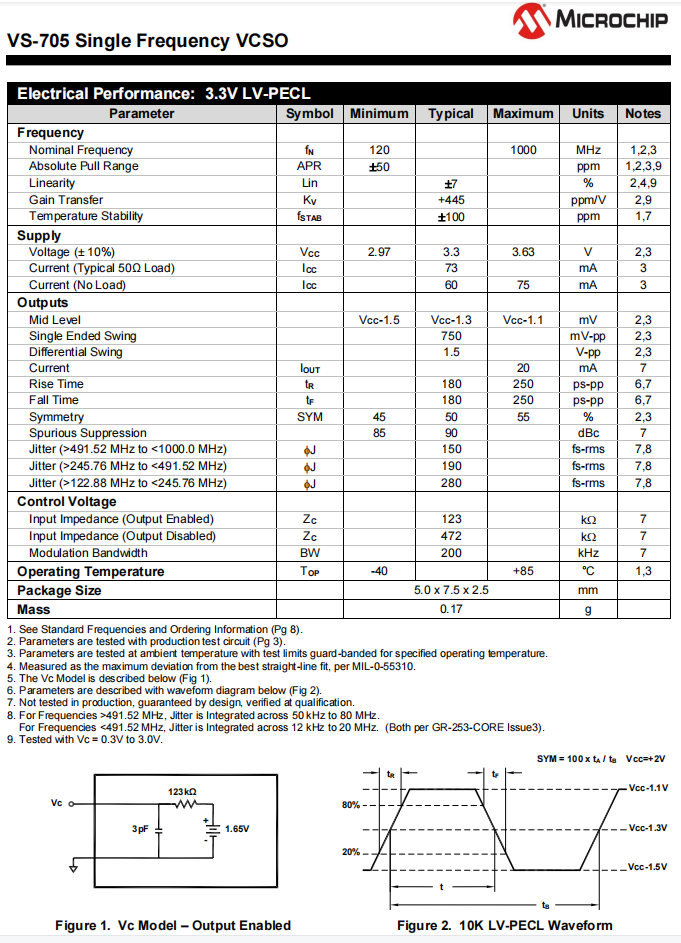

Parameter
|
Symbol
|
Minimum
|
Typical
|
Maximum
|
Units
|
Notes
|
|
Frequency
|
|
|
|
|
|
|
|
Nominal Frequency
|
fN
|
|
122.880
|
|
MHz
|
123
|
|
Absolute Pull Range
|
APR
|
 50
|
|
|
ppm
|
1,239
|
|
Linearity
|
Lin
|
|
 7
|
|
%
|
249
|
|
Gain Transfer
|
KV
|
|
+445
|
|
ppm/V
|
29
|
|
Temperature Stability
|
fSTAB
|
|
 100
|
|
ppm
|
17
|
|
Supply
|
|
|
|
|
|
|
|
Voltage (± 10%)
|
VCC
|
2.97
|
3.3
|
3.63
|
V
|
23
|
|
Current (Typical 50Ω Load)
|
ICC
|
|
73
|
|
mA
|
3
|
|
Current (No Load)
|
ICC
|
|
60
|
75
|
mA
|
3
|
|
Outputs
|
|
|
|
|
|
|
|
Mid Level
|
|
VCC-1.5
|
VCC-1.3
|
VCC-1.1
|
mV
|
23
|
|
Single Ended Swing
|
|
|
750
|
|
mV-pp
|
23
|
|
Differential Swing
|
|
|
1.5
|
|
V-pp
|
23
|
|
Current
|
IOUT
|
|
|
20
|
mA
|
7
|
|
Rise Time
|
tR
|
|
180
|
250
|
ps-pp
|
67
|
|
Fall Time
|
tF
|
|
180
|
250
|
ps-pp
|
67
|
|
Symmetry
|
SYM
|
45
|
50
|
55
|
%
|
23
|
|
Spurious Suppression
|
|
85
|
90
|
|
dBc
|
7
|
|
Jitter (>491.52 MHz to <1000.0 MHz)
|
φJ
|
|
150
|
|
fs-rms
|
78
|
|
Jitter (>245.76 MHz to <491.52 MHz)
|
φJ
|
|
190
|
|
fs-rms
|
78
|
|
Jitter (>122.88 MHz to <245.76 MHz)
|
φJ
|
|
280
|
|
fs-rms
|
78
|
|
Control Voltage
|
|
|
|
|
|
|
|
Input Impedance (Output Enabled)
|
ZC
|
|
123
|
|
kΩ
|
7
|
|
Input Impedance (Output Disabled)
|
ZC
|
|
472
|
|
kΩ
|
7
|
|
Modulation Bandwidth
|
BW
|
|
200
|
|
kHz
|
7
|
|
Operating Temperature
|
TOP
|
-40
|
|
+85
|
°C
|
13
|
|
Package Size
|
|
5.0 x 7.5 x 2.5
|
mm
|
|
|
Mass
|
|
0.17
|
g
|
|
Microchip振荡器,VS-705-ECE-KAAN-122M880000,低相位抖动性能6G晶振

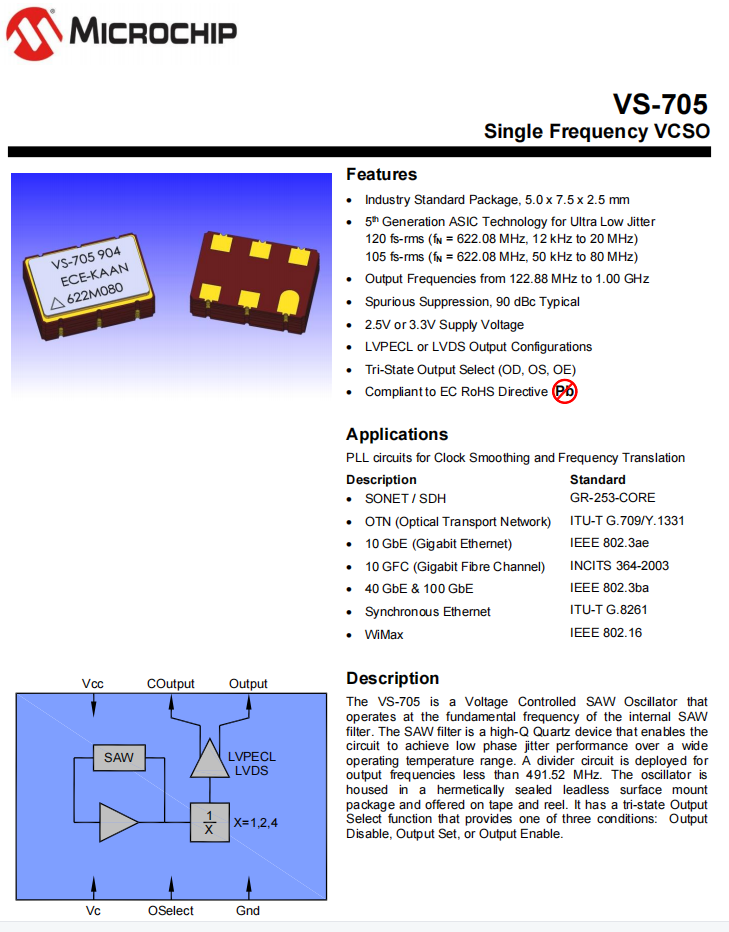

产品特点：

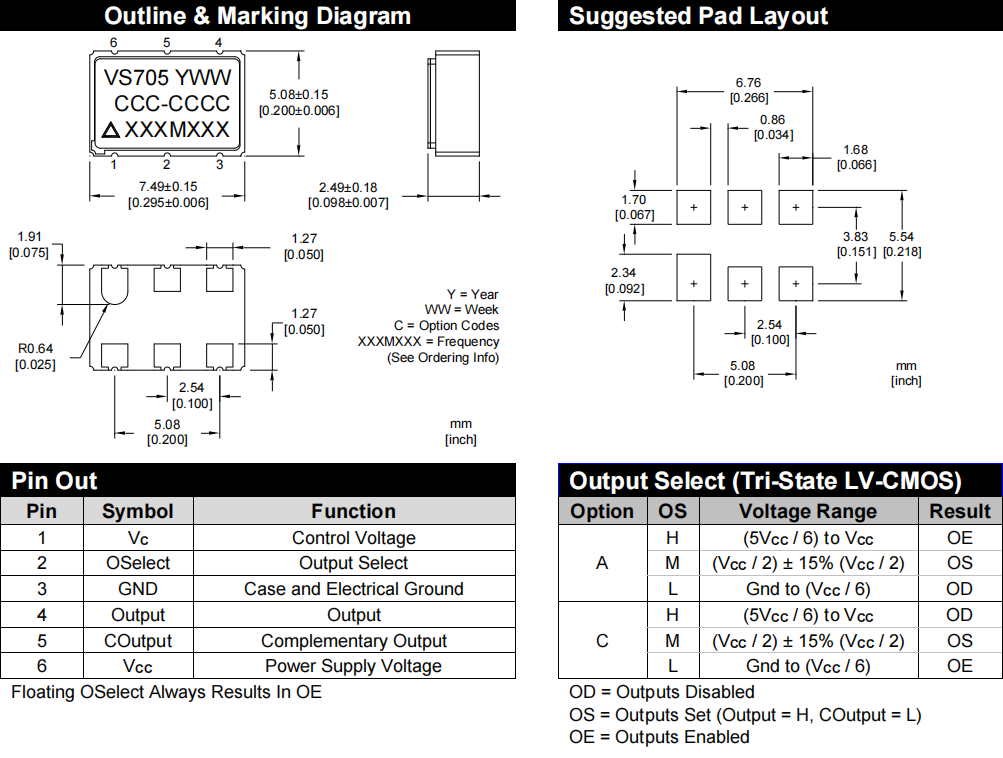

行业标准包装，5.0 x 7.5 x 2.5毫米
用于超低抖动的第五代ASIC技术
120 fs rms（fN=622.08 MHz，12 kHz至20 MHz）
105 fs rms（fN=622.08 MHz，50 kHz至80 MHz）
输出频率从122.88 MHz到1.00 GHz石英晶体振荡器
杂散抑制，典型90 dBc
2.5V或3.3V电源电压
LVPECL或LVDS输出配置
三态输出选择（OD、OS、OE）
符合EC RoHS指令
