NEL品牌,NFP-75.000-B-16μW-A-B-B-30pF,7050mm,75MHz，美国进口晶振，NEL耐尔晶振，型号：NFP系列，编码为：NFP-75.000-B-16μW-A-B-B-30，频率：75.000MHz，精度：±50ppm，工作温度范围：-20℃至+70℃，负载：30pF，小体积晶振尺寸：7.0x5.0x1.1mm，四脚贴片晶振，石英晶体谐振器，石英晶振，无源晶振，7050晶振，SMD晶振。具有超小型，轻薄型，高精度，高性能，高品质等特点。应用于：移动通讯设备晶振，无线蓝牙晶振，汽车电子晶振，医疗设备晶振，安防设备晶振，物联网应用晶振等。
NEL品牌,NFP-75.000-B-16μW-A-B-B-30pF,7050mm,75MHz，产品特点：
满足NEL对产品可靠性的要求
用户指定的公差可用
无引线陶瓷封装
适用于回流焊
宽频率范围8.0MHz至100.0MHz贴片晶振
自动安装
抗冲击性：在2mm不锈钢板上从75cm高度跌落3次
玻璃密封

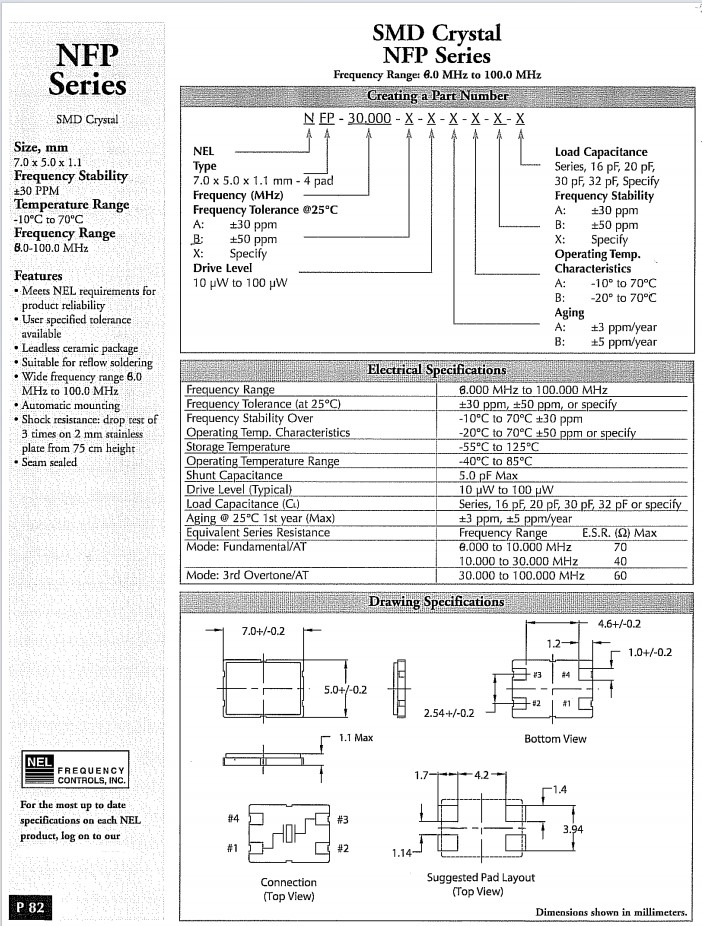

NEL品牌,NFP-75.000-B-16μW-A-B-B-30pF,7050mm,75MHz,参数表
|
Frequency Range
|
75.000 MHz
|
|
Frequency Tolerance (at 25°C)
|
±30 ppm, ±50 ppm, or specify
|
|
Frequency Stability Over
|
-10°C to 70°C ±30 ppm
|
|
Operating Temp. Characteristics
|
-20°C to 70°C ±50 ppm or specify
|
|
Storage Temperature
|
-55°C to 125°C
|
|
Operating Temperature Range
|
-40°C to 85°C
|
|
Shunt Capacitance
|
5.0 pF Max
|
|
Drive Level (Typical)
|
10 µW to 100 µW
|
|
Load Capacitance (CL)
|
Series, 16pF, 20pF, 30pF, 32pF or specify
|
|
Aging @ 25°C 1st year (Max)
|
±3 ppm, ±5 ppm/year
|
|
Equivalent Series Resistance
|
Frequency Range E.S.R. (Ω) Max
|
|
Mode: Fundamental/AT
|
8.000 to 10.000 MHz 70
|
|
10.000 to 30.000 MHz 40
|
|
Mode:3rd Overtone/AT
|
30.000 to 100.000 MHz 60
|
NEL品牌,NFP-75.000-B-16μW-A-B-B-30pF,7050mm,75MHz,尺寸图
