NFX-45.000-BAAB32pF,6035mm,45MHz,NEL进口晶振，美国进口晶振，NEL耐尔晶振，型号：NFX系列，编码为：NFX-45.000-BAAB32pF，频率：45.000MHz，精度：±20ppm，工作温度范围：-20℃至+70℃，负载：32pF，小体积晶振尺寸：6.0x3.5x1.1mm，四脚贴片晶振，石英晶体谐振器，石英晶振，无源晶振，6035晶振，SMD晶振。具有超小型，轻薄型，高可靠性，高性能，高品质，高质量等特点。应用于：移动通讯设备晶振，无线蓝牙晶振，汽车电子晶振，医疗设备晶振，安防设备晶振，物联网应用晶振等。
NFX-45.000-BAAB32pF,6035mm,45MHz,NEL进口晶振，产品特点：
满足NEL对产品可靠性的要求，用户指定的公差可用
无引线陶瓷封装石英晶振
适用于回流焊，宽频率范围8.0MHz至80.0MHz
自动安装，抗冲击性：在2mm不锈钢板上从75cm高度跌落3次，玻璃密封

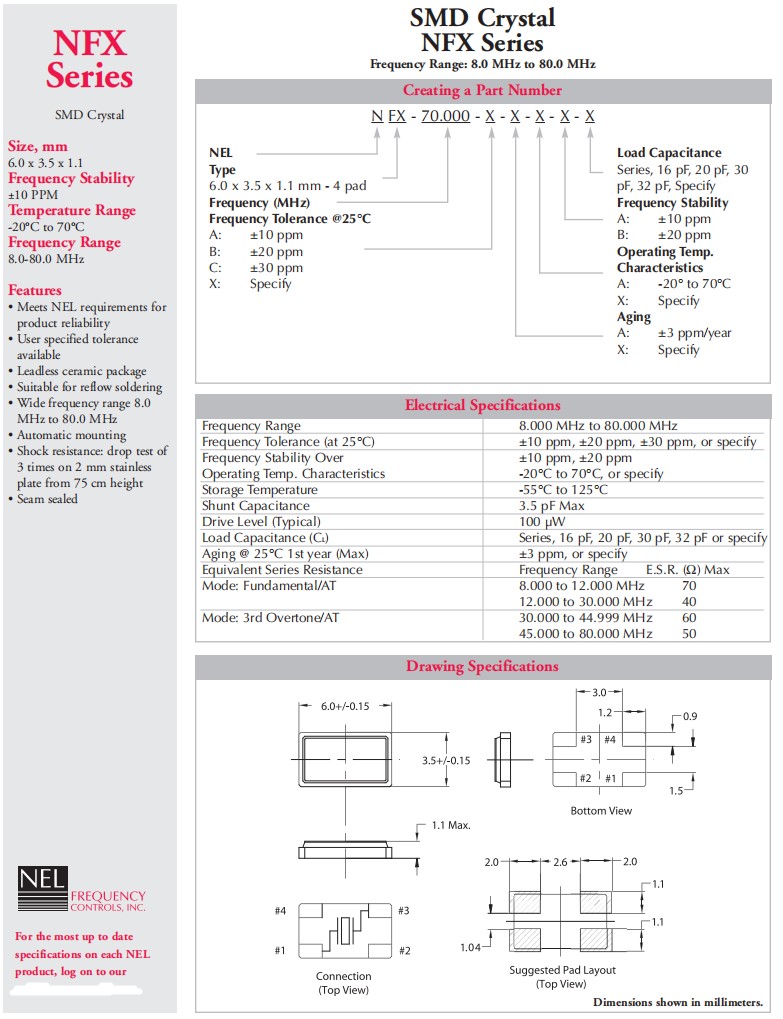

NFX-45.000-BAAB32pF,6035mm,45MHz,NEL进口晶振,参数表
|
Frequency Range
|
45.000 MHz
|
|
Frequency Tolerance (at 25°C)
|
±10 ppm, ±20 ppm, ±30 ppm, or specify
|
Frequency Stability Over
Operating Temp. Characteristics
|
±10 ppm, ±20 ppm
-20°C to 70°C, or specify
|
|
Storage Temperature
|
-55°C to 125°C
|
|
Shunt Capacitance
|
3.5 pF Max
|
|
Drive Level (Typical)
|
100 µW
|
|
Load Capacitance (CL)
|
Series, 16 pF, 20 pF, 30 pF, 32 pF or specify
|
|
Aging @ 25°C 1st year (Max)
|
±3 ppm, or specify
|
|
Equivalent Series Resistance
|
Frequency Range E.S.R. (Ω) Max
|
|
Mode: Fundamental/AT
|
8.000 to 12.000 MHz 70
12.000 to 30.000 MHz 40
|
|
Mode: 3rd Overtone/AT
|
30.000 to 44.999 MHz 60
45.000 to 80.000 MHz 50
|
NFX-45.000-BAAB32pF,6035mm,45MHz,NEL进口晶振,尺寸图
