石英晶振,压电晶振,5032四脚晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,
超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。
|
晶振频率范围 (MHz)
|
4.000MHZ—60.000MHZ
|
|
石英尺寸 (L×W×H : mm)
|
5.0×3.2×1.2mm
|
|
谐振器标准
|
基频 – 泛音
|
|
频率偏差 (25±3℃)
|
±20ppm
|
|
频率温度特性 (以25℃为基准)
|
±20 × 10-6/-40°C ～ +85°C
|
|
工作温度范围 (*1)/储存温度范围 (℃)
|
-20°C
— +70°C / -40 °C— +85°C
|
|
等效串联电阻 (额定频率:以上～未满)
|
Max. 100Ω (9.5 — 15MHz)--Max. 50Ω (15 — 55MHz)
|
|
驱动功率
|
50µW (Max. 500µW)
|
|
负载电容
|
8pF,12pF,16pF,20pF可指定
|
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

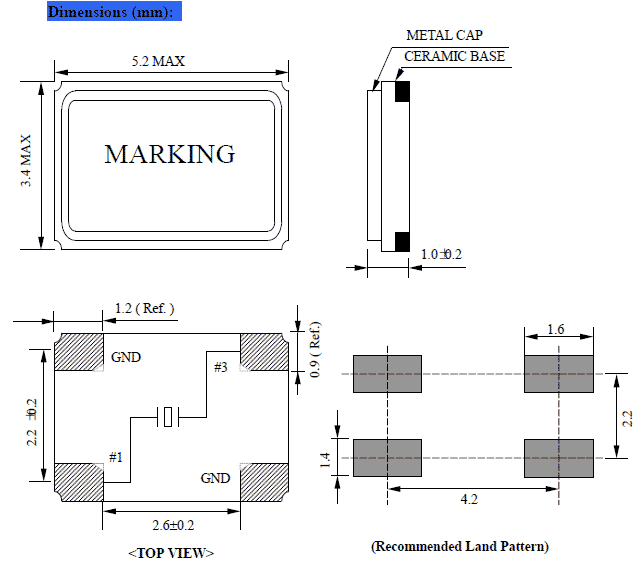

(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。石英晶振,压电晶振,5032四脚晶振
