鸿星晶振,有源晶振,D7ST晶振

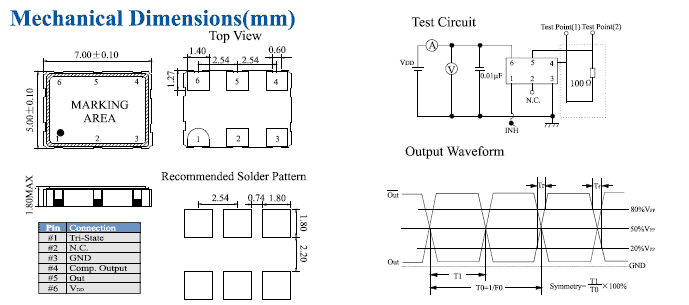

尺寸:7.0*5.0mm 频率:25~156.25MHz
7050mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,
订购热线：86-0755-27839045
鸿星晶振,有源晶振,D7ST晶振,鸿星晶振有限公司于1979年成立，产品由专业石英晶振，贴片晶振，电阻器、电容器制造厂，公元1991年于台湾投入石英晶振的研发制造、1991年开始在中国大陆拓展生产基地，至今拥有四处生产基地、九处营销及FAE据点及十个营销代表处。
我们用完整的晶振产品全心全意的为客户工作，因此我们鸿星晶振投资建立一个有能力的团队和基础设施，为我们所做的每一个产品。公司建立平台有机的学习鼓励跨职能团队的工作保持更好的环境和温补晶振,石英晶体谐振器技术改进。
|
项目
|
符号
|
D7ST贴片晶振规格说明
|
条件
|
|
输出频率范围
|
f0
|
25~156.25MHz
|
请联系我们以便获取其它可用频率的相关信息
|
|
电源电压
|
VCC
|
2.5V to 3.3 V
|
请联系我们以了解更多相关信息
|
|
储存温度
|
T_stg
|
-55℃ to +125℃
|
裸存
|
|
工作温度
|
T_use
|
G: -40℃ to +85℃
|
请联系我们查看更多资料http://www.jingzhen95.com/
|
|
H: -40℃ to +105℃
|
|
J: -40℃ to +125℃
|
|
频率稳定度
|
f_tol
|
J: ±50 × 10-6
|
|
|
L: ±100 × 10-6
|
|
T: ±150 × 10-6
|
|
功耗
|
ICC
|
3.5 mA Max.
|
无负载条件、最大工作频率
|
|
待机电流
|
I_std
|
3.3μA Max.
|
ST=GND
|
|
占空比
|
SYM
|
45 % to 55 %
|
50 % VCC 极, L_CMOS≦15 pF
|
|
输出电压
|
VOH
|
VCC-0.4V Min.
|
|
|
VOL
|
0.4 V Max.
|
|
|
输出负载条件
|
L_CMOS
|
15 pF Max.
|
|
|
输入电压
|
VIH
|
80% VCC Max.
|
ST 终端
|
|
VIL
|
20 % VCC Max.
|
|
上升/下降时间
|
tr / tf
|
4 ns Max.
|
20 % VCC to 80 % VCC 极, L_CMOS=15 pF
|
|
振荡启动时间
|
t_str
|
3 ms Max.
|
t=0 at 90 %
|
|
频率老化
|
f_aging
|
±3 × 10-6 / year Max.
|
+25 ℃, 初年度,第一年
|
石英晶体振荡器和实时时钟模块：
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。鸿星晶振,有源晶振,D7ST晶振
