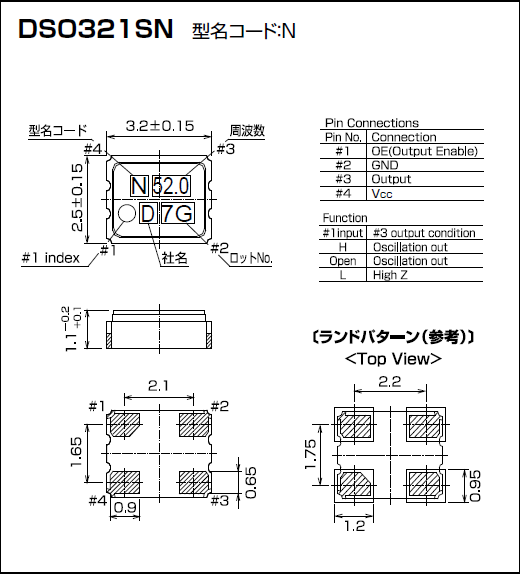

KDS晶振,DSO321SN晶振,3225晶振
频率:1.5625~100MHz 尺寸:3.2*2.5mm
主要应用领域：无线通讯,手机,笔记本PC和LCDM、符合RoHS/无铅.石英晶体振荡器,精度高,覆盖频率范围宽的特点,自动安装和回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V~5 V,高稳定性,低抖动...
订购热线：86-0755-27839045
KDS晶振,DSO321SN晶振,3225晶振,日本大真空株式会社,【KDS】品牌,实力见证未来,KDS集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有生产工厂,而天津KDS工厂是全球石英晶体生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断,从最初的32.768K晶体为主,到现在以小体积贴片石英晶体振荡器为主,体积已经是全世界石英晶体振荡器之中最小的.
|
项目
|
符号
|
DSO321SN晶振
|
条件
|
|
输出频率范围
|
f0
|
1.5625~100MHz
|
请联系我们以便获取其它可用频率的相关信息
|
|
电源电压
|
VCC
|
0.9V,1.3V,1.5V
|
请联系我们以了解更多相关信息
|
|
储存温度
|
T_stg
|
-40℃ to +105℃
|
裸存
|
|
工作温度
|
T_use
|
G: -10℃ to +70℃
|
请联系我们查看更多资料http://www.jingzhen95.com/
|
|
H: -20℃ to +70℃
|
|
|
|
频率稳定度
|
f_tol
|
J: ±20 × 10-6
|
|
|
L: ±50 × 10-6
|
|
T: ±100 × 10-6
|
|
功耗
|
ICC
|
6.8 mA Max.
|
无负载条件、最大工作频率
|
|
待机电流
|
I_std
|
10μA Max.
|
ST=GND
|
|
占空比
|
SYM
|
45 % to 55 %
|
50 % VCC 极, L_CMOS≦15 pF
|
|
输出电压
|
VOH
|
VCC-0.4V Min.
|
|
|
VOL
|
0.4 V Max.
|
|
|
输出负载条件
|
L_CMOS
|
15 pF Max.
|
|
|
输入电压
|
VIH
|
80% VCC Max.
|
ST 终端
|
|
VIL
|
20 % VCC Max.
|
|
上升/下降时间
|
tr / tf
|
4 ns Max.
|
20 % VCC to 80 % VCC 极, L_CMOS=15 pF
|
|
振荡启动时间
|
t_str
|
3 ms Max.
|
t=0 at 90 %
|
|
频率老化
|
f_aging
|
±3 × 10-6 / year Max.
|
+25 ℃, 初年度,第一年
|
石英晶振各项注意事项：
机械振动的影响
当石英晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用SMD晶振产品。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力，会导致石英晶体谐振器产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 （请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。KDS晶振,DSO321SN晶振,3225晶振
日本大真空株式会社KDS晶振将：
KDS晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。KDS集团将有效率的使用自然资源和能源，以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故，
环境政策，在其业务活动的所有领域，从开发、生产和销售的压电石英晶体元器件、32.768K有源晶振、有源晶体、压电陶瓷谐振器，大真空集团业务政策促进普遍信任的环境管理活动.
KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。
推进晶振,压控晶体振荡器, 压电石英晶体、有源晶体等元器件的环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.
过去KDS晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。KDS晶振,DSO321SN晶振,3225晶振
