KDS晶振,DSV323SD晶振,OSC晶振,日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.VCXO是指这款晶体产品控制功能只有单压控也就是电压控制功能，产品本身频率精度可以随着电压搞定起伏来自动调整频率，使产品永远控制在一定的频率范围，压控晶振（VCXO）压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用：SDH/ SONET,以太网,基站,笔记本晶振应用,
|
型号
|

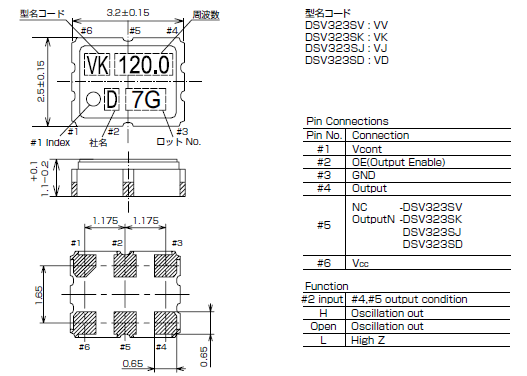

DSV323SD晶振(VCXO)
|
|
输出频率范围
|
80~170MHz
|
|
标准频率
|
19.2MHz/26MHz/38.4MHz/40MHz/52MHz
|
|
电源电压范围
|
+3.3V
|
|
电源电压（Vcc）
|
+3.3V
|
|
消耗电流
|
+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
|
|
待机时电流
|
-
|
|
输出电压
|
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
|
|
输出负载
|
10kΩ//10pF
|
|
频
率
稳
定
度
|
常温偏差
|
±1.5×10-6 max.（After 2 reflows）
|
|
温度特性
|
±1.0×10-6,±2.5×10-6 max./-30~+85℃
±1.0×10-6,±2.5×10-6 max./-40~+85℃（Option）
|
|
电源电压特性
|
±0.2×10-6 max.（VCC ±5%）
|
|
负载变化特性
|
±0.2×10-6 max.（10kΩ//10pF±10%）
|
|
长期变化
|
±1.0×10-6 max./year
|
|
频
率
控
制
|
控制灵敏度
|
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V
±3.0×10-6~±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V
|
|
频率控制极性
|
正极性
|
晶振是一种易碎元器件，对于晶振的保存方式也要多方面的去考虑因素.
1.首先要考虑其周围的潮湿度，做好防挤压措施，放在干燥通风的地方，使其晶体避免受潮导致其他电气参数发生变化.
2.其次对于易碎的晶振器件要做好防震措施，不宜放在较高的货架上，在使用的过程，也不宜使晶振跌落，一般来说，从高空跌落的晶振不应再次使用.
3.在晶振焊锡过程中，其焊锡的温度不宜过高，焊锡时间也不宜过长，防止晶体因此发生内变，而产生不稳定.
4.晶振外壳需要接地时，应该确保外壳和引脚不被意外连通而导致短路.从而导致晶体不起振.
5.保证两条引脚的焊锡点不相连，否则也会导致晶体停振.
6.对于需要剪脚的晶振，应该注意机械应力的影响.
7.焊锡之后，要进行清洗，以免绝缘电阻不符合要求.KDS晶振,DSV323SD晶振,OSC晶振
