CTS晶振,无源晶振,GA324晶振

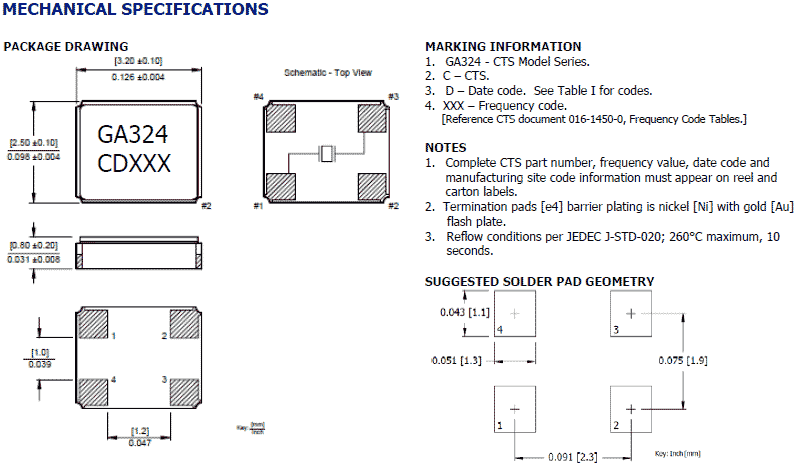

频率：12MHZ ~ 120MHZ 尺寸：3.2*2.5mm
超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等
订购热线：86-0755-27839045
CTS晶振,无源晶振,GA324晶振,我们的产品在许多行业都得到了认可，所生产石英晶振,高精度贴片晶振,晶体振荡器的性能、可靠性和工程技术都很出色。我们的客户以我们卓越的、一贯的服务水平和我们与他们合作的能力来评价我们。我们的全球足迹使我们能够为全球市场和大公司服务，并与本地市场中的中小企业合作，从而实现一个智能和无缝的世界。
在大萧条时期，对便宜的台式收音机的需求增加了，而芝加哥电话供应公司则以更低成本和稳定的碳组成可变电阻器的发展作为回应，这有助于降低无线电元件的成本。在这段时间里，晶振公司从一个生产成品(电话和交换机)的制造商发展成一个部件制造商。
|
CTS晶振规格
|
单位
|
CTS贴片晶振频率范围
|
石英晶振基本条件
|
|
标准频率
|
f_nom
|
12MHZ-120MHZ
|
标准频率
|
|
储存温度
|
T_stg
|
-40°C ～ +125°C
|
裸存
|
|
工作温度
|
T_use
|
-40°C ～ +85°C
|
标准温度
|
|
激励功率
|
DL
|
200μW Max.
|
推荐:1μW ～ 100μW
|
|
频率公差
|
f_— l
|
±20 × 10-6 ，±30 × 10-6，±50 × 10-6
|
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.jingzhen95.com
|
|
频率温度特征
|
f_tem
|
±30 × 10-6/-20°C ～ +70°C
|
超出标准的规格请联系我们.
|
|
负载电容
|
CL
|
8pF ,12PF
|
不同负载电容要求,请联系我们.
|
|
串联电阻(ESR)
|
R1
|
如下表所示
|
-40°C — +85°C, DL = 100μW
|
|
频率老化
|
f_age
|
±5 × 10-6 / year Max.
|
+25°C,第一年
|
1.让谐振器振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上
2.让石英晶体谐振器振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。
3.晶体产品的软焊温度条件被设计成可以和普通电子零部件同时作业，但如果是超过规格以上的高温，则频率有可能发生较大的变化，因此请避免不必要的高温度。有关SMD产品的回流焊温度描述，请参照“表面贴装型晶体表振子产品的焊接回流焊温度描述:P.107”。
4.如果贴装晶振滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。
