型号
|

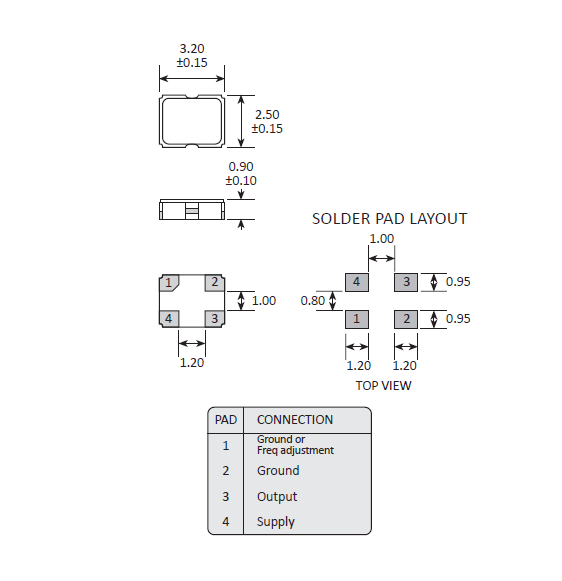

GTXO-91(TCXO)
|
|
输出频率范围
|
8~52MHz
|
|
标准频率
|
16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
|
|
电源电压范围
|
+1.8~+3.3V
|
|
电源电压（Vcc）
|
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
|
|
消耗电流
|
1.5mA (8.0 ~ 26.0MHz)
2.0mA (26.0 ~ 32.0MHz)
2.5mA (32.0 ~ 52.0MHz)
|
|
待机时电流
|
-
|
|
输出电压
|
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
|
|
输出负载
|
10kΩ//10pF
|
|
频率稳定度
|
常温偏差
|
±1.5×10-6 max.（After 2 reflows）
|
|
温度特性
|
±1.5×10-6 max./-40~+85℃
±1.5×10-6 max./-40~+85℃（Option）
|
|
电源电压特性
|
±0.2×10-6 max.（VCC ±5%）
|
|
负载变化特性
|
±0.2×10-6 max.（10kΩ//10pF±10%）
|
|
长期变化
|
±1.0×10-6 max./year
|
|
频率控制
|
控制灵敏度
|
-
|
|
频率控制极性
|
-
|
|
启动时间
|
2.0ms max.
|
石英晶振各项注意事项：
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
激励功率
在晶体单元上施加过多驱动力，会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加。
自动安装时的冲击
超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下， 晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对产品产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。高利奇晶振,贴片晶振,GTXO-91晶振
