项目
|
符号
|

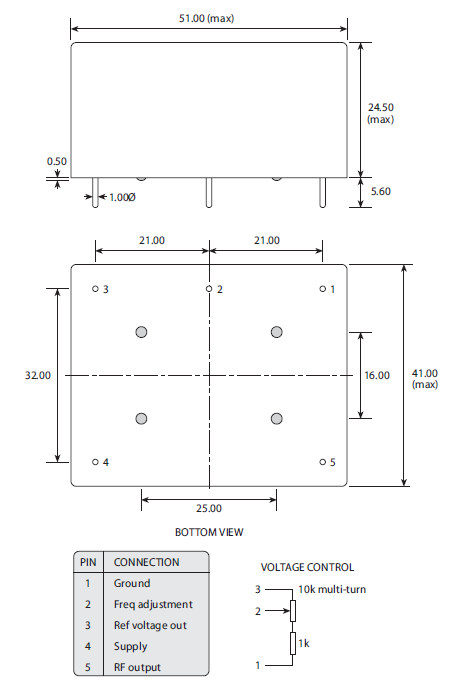

HCD665晶振规格说明
|
条件
|
|
输出频率范围
|
f0
|
5.0 MHz to 20 MHz
|
请联系我们以便获取其它可用频率的相关信息
|
|
电源电压
|
VCC
|
12 V
|
请联系我们以了解更多相关信息
|
|
储存温度
|
T_stg
|
-40℃ to +90℃
|
裸存
|
|
工作温度
|
T_use
|
G: 0℃ to +50℃
|
请联系我们查看更多资料http://www.jingzhen95.com
|
|
H: -20℃ to +60℃
|
|
J: -20℃ to +70℃
|
|
频率稳定度
|
f_tol
|
J: ±1 × 10-6
|
|
|
L: ±5× 10-6
|
|
T: ±2 × 10-6
|
|
功耗
|
ICC
|
3.5 mA Max.
|
无负载条件、最大工作频率
|
|
待机电流
|
I_std
|
3.3μA Max.
|
ST=GND
|
|
占空比
|
SYM
|
45 % to 55 %
|
50 % VCC 极, L_CMOS≦15 pF
|
|
输出电压
|
VOH
|
VCC-0.4V Min.
|
|
|
VOL
|
0.4 V Max.
|
|
|
输出负载条件
|
L_CMOS
|
15 pF Max.
|
|
|
输入电压
|
VIH
|
80% VCC Max.
|
ST 终端
|
|
VIL
|
20 % VCC Max.
|
|
上升/下降时间
|
tr / tf
|
4 ns Max.
|
20 % VCC to 80 % VCC 极, L_CMOS=15 pF
|
|
振荡启动时间
|
t_str
|
3 ms Max.
|
t=0 at 90 %
|
|
频率老化
|
f_aging
|
±3 × 10-6 / year Max.
|
+25 ℃, 初年度,第一年
|
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力，会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 （请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。
晶体振荡器和实时时钟模块
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。高利奇晶振,恒温晶振,HCD665晶振
