项目
|
符号
|

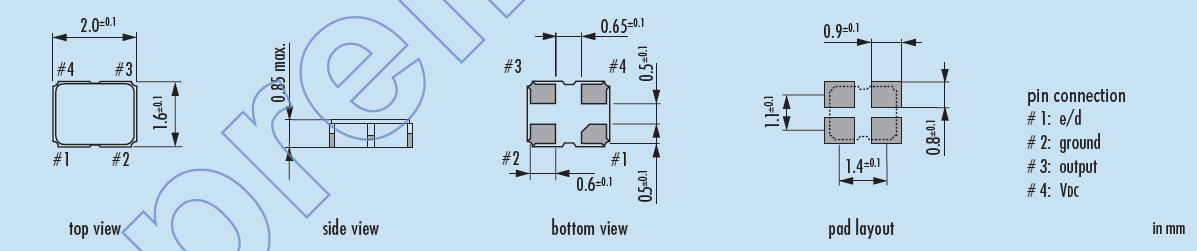

JO21晶振规格说明
|
条件
|
|
输出频率范围
|
f0
|
1.6250MHz to 54.0 MHz
|
请联系我们以便获取其它可用频率的相关信息
|
|
电源电压
|
VCC
|
1.8 V
|
请联系我们以了解更多相关信息
|
|
储存温度
|
T_stg
|
-65℃ to +125℃
|
裸存
|
|
工作温度
|
T_use
|
G: -20℃ to +70℃
|
请联系我们查看更多资料http://www.jingzhen95.com/
|
|
H: -40℃ to +85℃
|
|
频率稳定度
|
f_tol
|
J: ±25 × 10-6
|
|
|
L: ±30 × 10-6
|
|
T: ±100 × 10-6
|
|
功耗
|
ICC
|
4 mA Max.
|
无负载条件、最大工作频率
|
|
待机电流
|
I_std
|
10μA Max.
|
ST=GND
|
|
占空比
|
SYM
|
45 % to 55 %
|
50 % VCC 极, L_CMOS≦15 pF
|
|
输出电压
|
VOH
|
VCC-0.4V Min.
|
|
|
VOL
|
0.4 V Max.
|
|
|
输出负载条件
|
L_CMOS
|
15 pF Max.
|
|
|
输入电压
|
VIH
|
80% VCC Max.
|
ST 终端
|
|
VIL
|
20 % VCC Max.
|
|
上升/下降时间
|
tr / tf
|
200 ns Max.
|
20 % VCC to 80 % VCC 极, L_CMOS=15 pF
|
|
振荡启动时间
|
t_str
|
10 ms Max.
|
t=0 at 90 %
|
|
频率老化
|
f_aging
|
±3 × 10-6 / year Max.
|
+25 ℃, 初年度,第一年
|
晶振使用注意事项
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保石英晶振未撞击机器或其他电路板等。
每个封装类型的注意事项
(1)陶瓷包装产品与SON产品
在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装产品
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷谐振器产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。
(2)陶瓷封装产品
在一个不同扩张系数电路板（环氧玻璃）上焊接压电陶瓷谐振器产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。Jauch晶振,2016晶振,JO21晶振
