Jauch晶振,石英晶体振荡器,JO75晶振

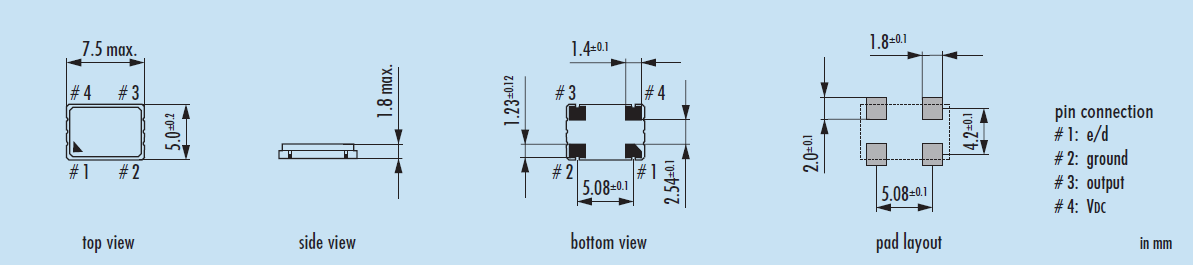

频率:0.5~160MHz 尺寸:7.5*5.0mm
贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
订购热线：86-0755-27839045
Jauch晶振,石英晶体振荡器,JO75晶振，Jauch晶振集团是石英晶体、晶体振荡器和电池技术的主要专家之一.公司成立于1954年,现在是一家领先的压电石英晶体元器件、SMD晶振、有源晶体频率控制产品行业的公司,最近也有创新的MEMS计时时钟.Jauch晶振深入的技术咨询、高应用程序和认证技术、先进的测试环境、高可用性和快速交付的产品以及世界上最大的频率生成设备仓库.我们提供各种压电石英晶体元器件、压电石英晶体、有源晶体、石英晶振,有源晶振,压控晶体振荡器产品,从Jauch的产品组合.电力供应、连接器和电缆、声学组件、键盘和变压器为我们提供了在法国市场上额外的销售和增长机会.
|
项目
|
符号
|
JO75规格说明
|
条件
|
|
输出频率范围
|
f0
|
0.5 MHz to 160 MHz
|
请联系我们以便获取其它可用频率的相关信息
|
|
电源电压
|
VCC
|
1.80 V
|
请联系我们以了解更多相关信息
|
|
储存温度
|
T_stg
|
-55℃ to +125℃
|
裸存
|
|
工作温度
|
T_use
|
G: -10℃ to +70℃
|
请联系我们查看更多资料http://www.jingzhen95.com/
|
|
H: -40℃ to +85℃
|
|
频率稳定度
|
f_tol
|
J: ±20 × 10-6
|
|
|
L: ±50 × 10-6
|
|
T: ±100 × 10-6
|
|
功耗
|
ICC
|
2.8 mA Max.
|
无负载条件、最大工作频率
|
|
待机电流
|
I_std
|
10μA Max.
|
ST=GND
|
|
占空比
|
SYM
|
45 % to 55 %
|
50 % VCC 极, L_CMOS≦15 pF
|
|
输出电压
|
VOH
|
VCC-0.4V Min.
|
|
|
VOL
|
0.4 V Max.
|
|
|
输出负载条件
|
L_CMOS
|
15 pF Max.
|
|
|
输入电压
|
VIH
|
80% VCC Max.
|
ST 终端
|
|
VIL
|
20 % VCC Max.
|
|
上升/下降时间
|
tr / tf
|
250 ns Max.
|
20 % VCC to 80 % VCC 极, L_CMOS=15 pF
|
|
振荡启动时间
|
t_str
|
10 ms Max.
|
t=0 at 90 %
|
|
频率老化
|
f_aging
|
±3 × 10-6 / year Max.
|
+25 ℃, 初年度,第一年
|
晶振使用注意事项
1.由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。
2.晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。有些石英晶体振荡器没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷晶振片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
3.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗晶振频率很近，容易受到共振破坏，因此请尽可能避免超声
4.波清洗，若要进行超声波清洗，必须事先根据实际表晶使用状态进行确认
5.如果贴片晶振滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路
自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。
加热包装材料至+150°C以上会破坏产品特性或损害石英晶体。如需在+150°C以上焊接晶体产品，建议使用SMD产品。在下列回流条件下，对晶体产品甚至SMD晶振产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。Jauch晶振,石英晶体振荡器,JO75晶振
Jauch晶振环保事项：
1.为环境保护和降低成本开发绿色技术.
2.在石英晶体谐振器,石英晶体, 石英晶振,有源晶振,压控振荡器产品的整个生命周期内确定、评价和改进重要的环境、健康和安全因素
3.为协调发展,共同参与社会的环境、健康与安全的改善活动.
4.提高石英晶振,有源晶振,压控振荡器, 温补晶振,石英晶体振荡器等产品和服务的质量.
5.断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意.
6.优先选用安全系数高的石英晶振, 石英晶体谐振器,石英晶体材料、设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康.
7.为防止事故的发生和制造清洁的生产环境,开发生产过程的安全技术,明确紧急状态反应的职责。Jauch晶振,石英晶体振荡器,JO75晶振
