京瓷晶振,有源贴片晶振,KC3225A-C2晶振

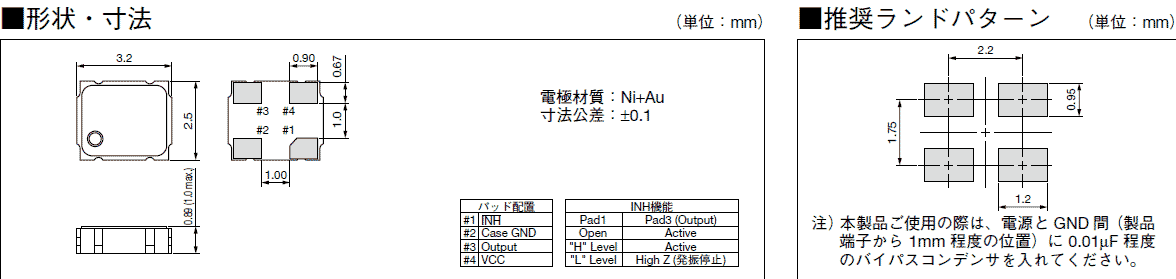

频率：1.5MHz~125MHz 尺寸：3.2*2.5mm
体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
订购热线：86-0755-27839045
京瓷晶振,有源贴片晶振,KC3225A-C2晶振,1979年12月在日本设立鹿儿岛电子株式会社1995年12月在中国成立上海京瓷电子有限公司，主要生产销售晶振,石英晶振, 高精密的晶体谐振器、普通晶体振荡器（SPXO）、压控晶振,贴片晶振等器件。
在产品的规划到制造、运行维修等整个过程中，努力提供环保型的产品和服务。为此追求事物的本质，力求提高石英贴片晶振品质以自身的技术、视角，开拓适应时代和市场需求的价值。同时在开展各项事业时，以“创造超出顾客期望值的价值”为信念，承诺“带来感动和欢喜的表现（技术、品质和适应能力）”。
|
规格
|
单位
|
京瓷KC3225A-C2晶振频率范围
|
石英晶振基本条件
|
|
标准频率
|
f_nom
|
1.5MHz~125MHz
|
标准频率
|
|
储存温度
|
T_stg
|
-55°C ～ +125°C
|
裸存
|
|
工作温度
|
T_use
|
-40°C ～ +105°C
|
标准温度
|
|
激励功率
|
DL
|
200μW Max.
|
推荐:1μW ～ 100μW
|
|
频率公差
|
f_— l
|
±25×10-6,±30×10-6,
±50×10-6,±100×10-6
|
+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.jingzhen95.com/
|
|
频率温度特征
|
f_tem
|
±30 × 10-6/-20°C ～+70°C
|
超出标准的规格请联系我们.
|
|
负载电容
|
CL
|
15pF
|
超出标准说明,请联系我们.
|
|
串联电阻(ESR)
|
R1
|
如下表所示
|
-40°C — +85°C, DL = 100μW
|
|
频率老化
|
f_age
|
±5 × 10-6 / year Max.
|
+25°C,第一年
|
1.晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。有些晶体振荡器没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷晶振片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
2.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗晶振频率很近，容易受到共振破坏，因此请尽可能避免超声
3.波清洗，若要进行超声波清洗，必须事先根据实际晶振使用状态进行确认
4.如果表晶振滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。
5.由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。
京瓷晶振,有源贴片晶振,KC3225A-C2晶振，实施节约战略，提高建设节约环保型企业能力，确保实现节能环保规划目标。京瓷晶振致力于环境保护，包括预防污染。
京瓷3225晶振的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平。京瓷晶振全体员工都积极地投身环保活动,希望能够在兼顾环保性和经济性的同时,实现可持续发展。尤其是在节能、温室效应对策方面,引进节能设备、安装太阳能发电系统、实施墙面绿化等开展了一系列节能活动。此外,还开展了保护生物多样性等活动。
京瓷石英有源晶振致力于环境保护，包括预防污染。在产品的规划到制造、运行维修等整个过程中，努力提供环保型的产品和服务。在业务活动中，努力节约资源并节省能源，致力于减少废弃物和再生资源的回收利用。
