NDK晶振,贴片晶振,NX3225GA晶振
频率：9.840MHZto 50 MHz

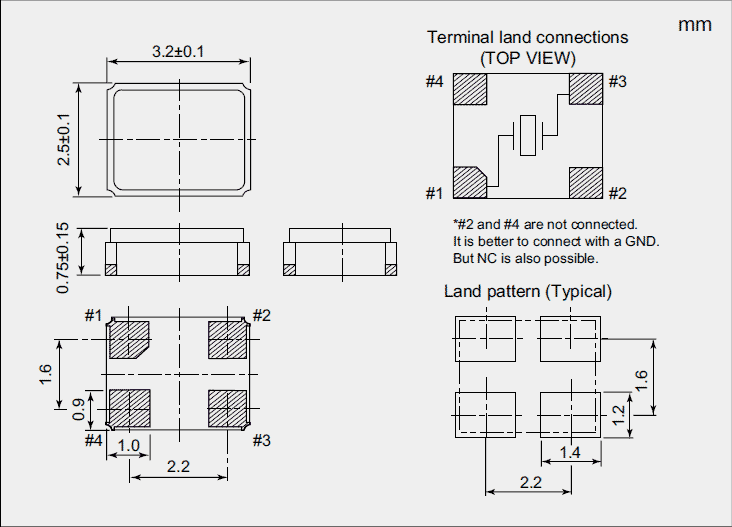

尺寸：3.2*2.5mm
超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.
低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
订购热线：86-0755-27839045
NDK晶振,贴片晶振,NX3225GA晶振，超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一
|
NDK晶振规格
|
单位
|
NX3225GA 贴片晶振频率范围
|
石英晶振基本条件
|
|
标准频率
|
f_nom
|
9.840MHZ~50.0MHZ
|
标准频率
|
|
储存温度
|
T_stg
|
-40°C ～ +125°C
|
裸存
|
|
工作温度
|
T_use
|
-40°C ～ +85°C
|
标准温度
|
|
激励功率
|
DL
|
200μW Max.
|
推荐:1μW ～ 100μW
|
|
频率公差
|
f_— l
|
±50 × 10-6 (标准),
(±15 × 10-6 ～ ±50 × 10-6 可用)
|
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.jingzhen95.com
|
|
频率温度特征
|
f_tem
|
±30 × 10-6/-20°C ～ +70°C
|
超出标准的规格请联系我们.
|
|
负载电容
|
CL
|
8pF ,10PF,12PF,20PF
|
超出标准说明,请联系我们.
|
|
串联电阻(ESR)
|
R1
|
如下表所示
|
-40°C — +85°C, DL = 100μW
|
|
频率老化
|
f_age
|
±5 × 10-6 / year Max.
|
+25°C,第一年
|
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体谐振器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
日本电波工业株式NDK晶振由于制造普通晶体振荡器（PXO）、压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等涉及高温处理，所以需要大量电力的过程。通过使产品更加紧凑，可以增加每个工序引入的零件数量。设备功耗几乎不影响零件数量。因此，每个产品的功耗减少由于增加的部件的数量，然后抑制二氧化碳排放。与这项改革，减少功耗设备也实施。为了快速响应我们的客户需求，我们整合了我们的基本技术，设计技术，生产技术和制造技术，成功地减少和减轻产品使用最先进的技术。
NDK晶振集团作为“地球内企业”，在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性，并致力于“CSR经营”和“环境经营”。为取得社会的信任，为推动环境负荷最小化，集团还开展了各种各样的活动。
NDK石英晶振在“制造、使用、有效利用、再利用”这样一个产品生命周期中，努力创造丰富的价值，给社会带来温馨和安宁，感动和惊喜，同时为减少环境影响，努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”，实现与地球的和谐相处。NDK晶振,贴片晶振,NX3225GA晶振
