Jauch晶振,压电石英晶体,SS4晶振

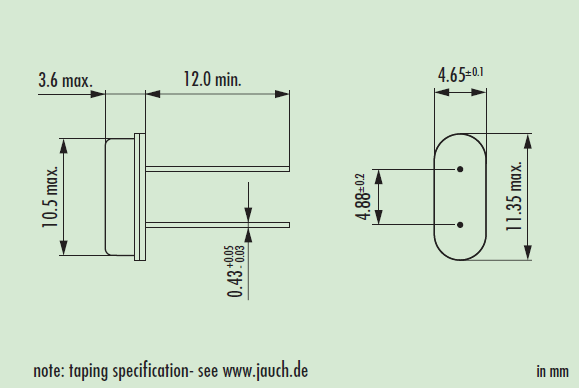

频率:3.27680~33.0 MHz 尺寸:11.35*4.65mm
插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
订购热线：86-0755-27839045
Jauch晶振,压电石英晶体,SS4晶振,自2003年以来,Jauch Quartz France一直是Jauch集团的组成部分.快速反应时间,一个有才华员工的小而灵活的团队,以及我们强大的客户中心使我们成为典型的Jauch公司.我们提供各种压电石英晶体元器件、压电石英晶体、有源晶体、石英晶振,有源晶振,压控振荡器产品,从Jauch的产品组合.电力供应、连接器和电缆、声学组件、键盘和变压器为我们提供了在法国市场上额外的销售和增长机会.提供各种压电石英晶体元器件、压电石英晶体、无源晶振、石英晶振,有源晶振,压控振荡器产品.
|
Jauch晶振规格
|
单位
|
SS4晶振频率范围
|
石英晶振基本条件
|
|
标准频率
|
f_nom
|
3.27680~33.0MHz
|
标准频率
|
|
储存温度
|
T_stg
|
-40°C ～ +125°C
|
裸存
|
|
工作温度
|
T_use
|
-20 °C ~ +70 °C
-40 °C ~ +85 °C
-40 °C ~ +105 °C
|
标准温度
|
|
激励功率
|
DL
|
500μW
|
推荐:1μW ～ 100μW
|
|
频率公差
|
f_— l
|
±20 × 10-6 (标准),
±30 × 10-6
±50 × 10-6
|
+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.jingzhen95.com/
|
|
频率温度特征
|
f_tem
|
±50 × 10-6/-20°C ～ +70°C
|
超出标准的规格请联系我们.
|
|
负载电容
|
CL
|
12~32pF
|
不同负载要求,请联系我们.
|
|
串联电阻(ESR)
|
R1
|
如下表所示
|
-40°C — +85°C, DL = 100μW
|
|
频率老化
|
f_age
|
±5 × 10-6 / year Max.
|
+25°C,第一年
|
晶振使用注意事项
加热包装材料至+150°C以上会破坏产品特性或损害石英晶体。如需在+150°C以上焊接晶体产品，建议使用SMD产品。在下列回流条件下，对晶体产品甚至SMD晶振产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。
激励功率
在石英晶体谐振器上施加过多驱动力，会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加。
负载电容
振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。Jauch晶振,压电石英晶体,SS4晶振
