项目
|
符号
|
SiT8003XT晶振规格说明
|
条件
|
|
输出频率范围
|
f0
|
1MHz to 110 MHz
|
请联系我们以便获取其它可用频率的相关信息
|
|
电源电压
|
VCC
|
1.8V,2.5V ,3.3 V
|
请联系我们以了解更多相关信息
|
|
储存温度
|
T_stg
|
-55℃ to +125℃
|
裸存
|
|
工作温度
|
T_use
|
G: -20℃ to +70℃
|
请联系我们查看更多资料http://www.jingzhen95.com/
|
|
H: -40℃ to +85℃
|
|
|
|
频率稳定度
|
f_tol
|
J: ±20× 10-6
|
|
|
L: ±25× 10-6
|
|
±50× 10-6
|
|
功耗
|
ICC
|
3.5 mA Max.
|
无负载条件、最大工作频率
|
|
待机电流
|
I_std
|
3.3μA Max.
|
ST=GND
|
|
占空比
|
SYM
|
45 % to 55 %
|
50 % VCC 极, L_CMOS≦15 pF
|
|
输出电压
|
VOH
|
VCC-0.4V Min.
|
|
|
VOL
|
0.4 V Max.
|
|
|
输出负载条件
|
L_CMOS
|
15 pF Max.
|
|
|
输入电压
|
VIH
|
80% VCC Max.
|
ST 终端
|
|
VIL
|
20 % VCC Max.
|
|
上升/下降时间
|
tr / tf
|
4 ns Max.
|
20 % VCC to 80 % VCC 极, L_CMOS=15 pF
|
|
振荡启动时间
|
t_str
|
3 ms Max.
|
t=0 at 90 %
|
|
频率老化
|
f_aging
|
±3 × 10-6 / year Max.
|
+25 ℃, 初年度,第一年
|
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

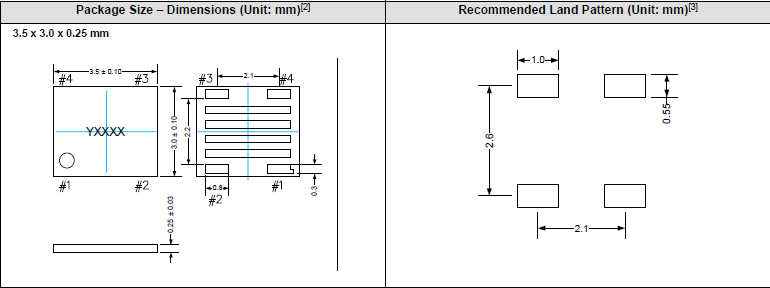

(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏.SITIME晶振,SiT8003XT晶振,可编程MEMS振荡器
