康纳温菲尔德晶振,有源晶振,TFLD646E晶振,康纳-温菲尔德晶振公司为广泛的应用程序提供各种晶振,石英晶振,贴片晶振,石英晶体振荡器等水晶产品.标准晶体具有低老化、低串联电阻、基本或三次超调模式,且符合RoHS的要求.精密水晶提供非常低的老化,高Q /低相位噪音,倒置的台面设计,也符合RoHS的标准。康纳-温菲尔德晶振公司在频率控制产品设计上进行创新,利用其丰富的50年的历史和丰富的经验,提供高精度、高频率和高性能石英振荡器, （PXO）普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等阵列.尽管引入了竞争共振技术,但基于石英的振荡器仍然提供了长期和短期稳定精度的最高水平,以及与目前可用的其他频率控制技术相比,低抖动和低相位噪音信号产生.康纳温菲尔德晶振,12.8MHz温补晶振,TFLD646E晶振
|
型号
|

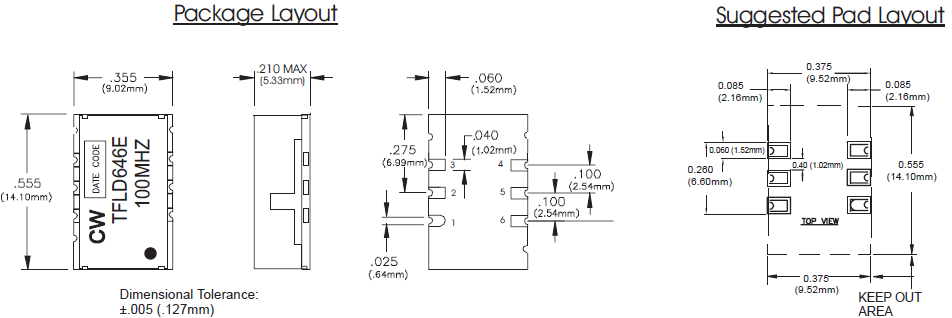

TFLD646E (TCXO)
|
|
输出频率范围
|
12.80~156.25MHz
|
|
标准频率
|
12.8M/77.76MHz/156.25M
|
|
电源电压范围
|
3.3V
|
|
电源电压（Vcc）
|
+3.135V, 3.3V, 3.465V
|
|
消耗电流
|
+25mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
|
|
待机时电流
|
-
|
|
输出电压
|
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
|
|
输出负载
|
10kΩ//15pF
|
|
频率稳定度
|
常温偏差
|
±6×10-6 max.（After 2 reflows）
|
|
温度特性
|
±0.5×10-6,±2.5×10-6 max./-30~+85℃
±0.5×10-6,±2.5×10-6 max./-40~+85℃（Option）
|
|
电源电压特性
|
±0.2×10-6 max.（VCC ±5%）
|
|
负载变化特性
|
±0.2×10-6 max.（10kΩ//10pF±10%）
|
|
长期变化
|
±1.0×10-6 max./year
|
|
频率控制
|
控制灵敏度
|
-
|
|
频率控制极性
|
-
|
|
启动时间
|
2.0ms max.
|
石英晶振各项注意事项：
使用环境（温度和湿度）
请在规定的温度范围内使用石英晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。康纳温菲尔德晶振,12.8MHz温补晶振,TFLD646E晶振
晶振/石英晶体谐振器
激励功率
在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 （请参阅“激励功率”章节内容）。
负极电阻
除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容.康纳温菲尔德晶振,有源晶振,TFLD646E晶振
Connorwinfield康纳温菲尔德晶振集团环保基本理念：
康纳·温菲尔德晶振公司在所有层面上都致力于满足石英晶振,贴片晶振, 温补晶振,石英晶体振荡器等客户的所有要求,通过维护我们的ISO 9001质量体系认证,康纳温菲尔德晶振,12.8MHz温补晶振,TFLD646E晶振
持续改进我们的流程是我们不断超越客户期望的承诺.对我们来说,石英晶振,贴片晶振, 石英水晶振荡子, 压电石英晶体、有源晶体产品质量不仅仅是一种技术或系统,它是一种无所不包的、毫不妥协的哲学产品,不仅能满足我们客户对于晶振,石英晶体的质量要求,而且还能以各种方式超越它们.
在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA（Plan-Do-multiple Check-Act）,努力提高环境性能,不断改善运用系统
在石英晶振,贴片晶振,温补晶振,石英晶体振荡器,（PXO）普通晶体振荡器,(TCXO)温补晶体振荡器等产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.康纳温菲尔德晶振,有源晶振,TFLD646E晶振
