希华晶振,贴片晶振,VCX91晶振
频率：1.5MHZ-54MHZ

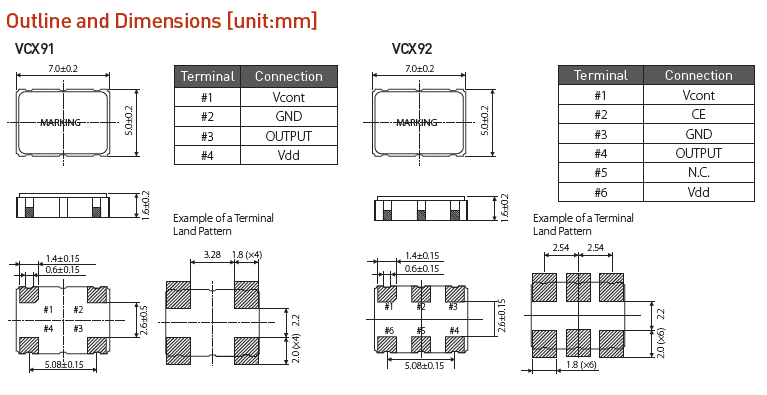

尺寸：7.0*5.0mm
产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
订购热线：86-0755-27839045
希华晶振,贴片晶振,VCX91晶振,产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点，石英晶振的切割设计：用不同角度对晶振的石英晶棒进行切割，可获得不同特性的石英晶片，通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型。不同切型的石英晶片，因其弹性性质，压电性质，温度性质不同，其电特性也各异，石英晶振目前主要使用的有 AT 切、BT 切。其它切型还有 CT、DT、GT、NT 等。
|
型号
|
VCX91(VCXO)
|
|
输出频率范围
|
1.5~54MHz
|
|
电源电压范围
|
+3.3V
|
|
电源电压（Vcc）
|
+3.3V
|
|
消耗电流
|
+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
|
|
待机时电流
|
-
|
|
输出电压
|
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
|
|
输出负载
|
10kΩ//10pF
|
|
频率稳定度
|
常温偏差
|
±30×10-6 max.（After 2 reflows）
|
|
温度特性
|
±30×10-6,±2.5×10-6 max./-30?+85℃
±50×10-6,±2.5×10-6 max./-40?+85℃（Option）
|
|
电源电压特性
|
±0.2×10-6 max.（VCC ±5%）
|
|
负载变化特性
|
±0.2×10-6 max.（10kΩ//10pF±10%）
|
|
长期变化
|
±1.0×10-6 max./year
|
|
频率控制
|
控制灵敏度
|
±3.0×10-6?±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V
±3.0×10-6?±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V
|
|
频率控制极性
|
正极性
|
石英晶体振荡器和实时时钟模块：
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作
希华石英晶体谐振器科技股份有限公司藉由环境/安卫管理系统的推动执行，以整合内部资源，奠定经营管理的基础。藉执行环境考量面/安卫危害鉴别作业，环境/安卫管理方案和内部稽核为手段，合理化推动环境/安卫管理，落实环境/安卫系统有效实施。并不断透过教育训练灌输员工环境/安卫观念及意识，藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担，并满足客户需求，获得客户的信赖而努力。
希华晶振科技股份有限公司环境影响的最小化：遵照社会的期望，改进我们的环境行为，我们将通过有效利用森林、能源以及其它资源，减少各种形式的废物来实现这一承诺。
环境管理体系：希华晶振公司在每一个运行部门，实施支持方针的系统的环境管理工具。我们将确保适当的人力资源和充分的财力保障。每年我们都将建立可测量的环境管理以及行为改进的目标和指标。
环境行为评价：评价我们运行以及员工的环境行为表现，确认支撑着本方针的成绩。我们将向我们的员工提供信息，以及能够将方针与各自工作职责完全结合的培训。希华晶振,贴片晶振,VCX91晶振
