SMD-2p/X1A000141000400/32.768kHz/FC-135R/3215mm/9pF/±10ppm

SMD-2p/X1A000141000400/32.768kHz/FC-135R/3215mm/9pF/±10ppm，日本进口晶振，EPSON爱普生晶振，型号FC-135R，编码为X1A000141000400，频率为：32.768KHz，是一款小体积晶振尺寸3.2x1.5x0.8mm两脚贴片晶振，无源晶振，石英晶振，无铅环保晶振，石英晶体谐振器FC-135R是一个低ESR（最大50 kΩ）。版本的爱普生被广泛采用的FC-135，32.768kHz晶体单元。理想的单片机子时钟和模块，从消费设备到工业设备的应用。对于扩展温度范围的应用至+105°C，应用于：可穿戴设备晶振，低功率mcu的子时钟，无线模块的子时钟，智能手机晶振，平板电脑晶振，仪器仪表晶振，钟表电子晶振，计时产品等。

订购热线：86-0755-27839045

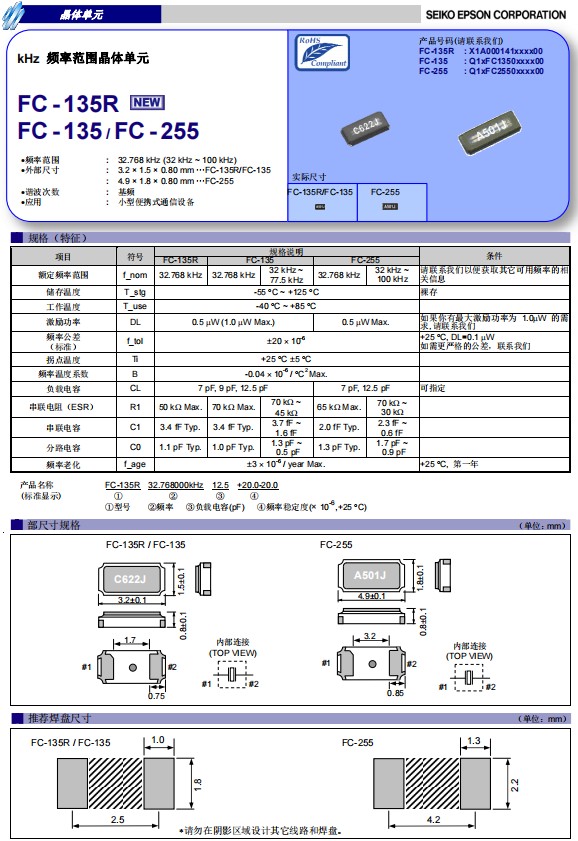

SMD-2p/X1A000141000400/32.768kHz/FC-135R/3215mm/9pF/±10ppm，参数图

项目	符号	规格说明					条件
		FC-135R	FC-135		FC-255
额定频率范围	f_nom	32.768 kHz	32.768 kHz	32 kHz ~ 77.5 kHz	32.768 kHz	32 kHz ~ 100 kHz	请联系我们以便获取其它可用频率的相关信息
储存温度	T_stg	-55 °C ~ +125 °C					裸存
工作温度	T_use	-40 °C ~ +85 °C
激励功率	DL	0.5 mW (1.0 mW Max.)			0.5 mW Max.		如果你有最大激励功率为 1.0mW 的需求,请联系我们
频率公差	f_tol	±20 ´ 10-6					+25 °C, DL=0.1 mW
（标准）							如需更严格的公差，联系我们
拐点温度	Ti	+25 °C ±5 °C

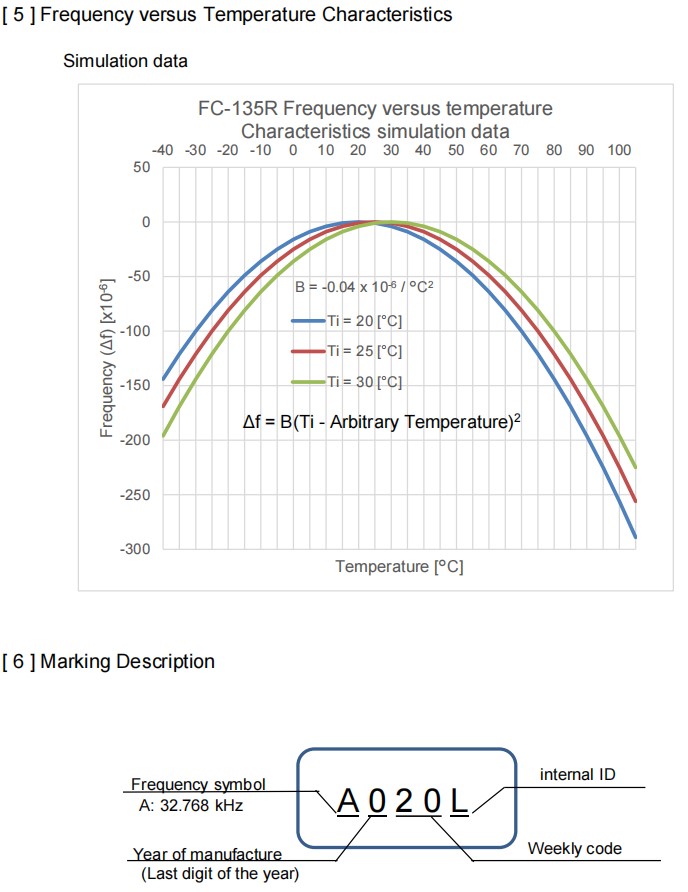

频率温度系数	B	-0.04 ´ 10-6 / °C2 Max.
负载电容	CL	7 pF, 9 pF, 12.5 pF			7 pF, 12.5 pF		可指定
串联电阻（ESR）	R1	50 kW Max.	70 kW Max.	70 kW ~	65 kW Max.	70 kW ~
				45 kW		30 kW
串联电容	C1	3.4 fF Typ.	3.4 fF Typ.	3.7 fF ~	2.0 fF Typ.	2.3 fF ~
				1.6 fF		0.6 fF
分路电容	C0	1.1 pF Typ.	1.0 pF Typ.	1.3 pF ~	1.3 pF Typ.	1.7 pF ~
				0.5 pF		0.9 pF
频率老化	f_age	±3 ´ 10-6 / year Max.					+25 °C, 第一年

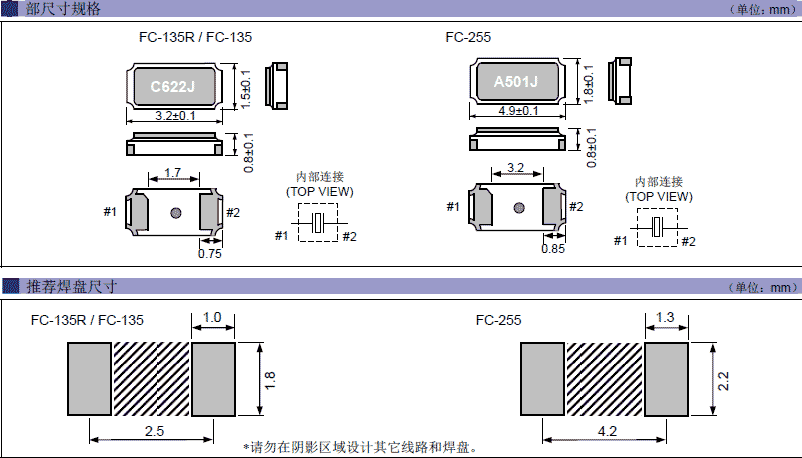

SMD-2p/X1A000141000400/32.768kHz/FC-135R/3215mm/9pF/±10ppm，尺寸图

SMD-2p/X1A000141000400/32.768kHz/FC-135R/3215mm/9pF/±10ppm

FC-135R晶振特征：

包装尺寸： 3.2x1.5mm，t =最大0.9mm

标称频率范围：32.768 kHz

频率公差：±20 x 10-6（+25°C±5°C）

工作温度：-40°C至+85°C（-40°C至+105°C）

ESR： 50 kΩ Max。

石英贴片晶振	型号	频率	尺寸	负载	频率 @+25°C	工作温度
X1A000141000100	FC-135R	32.768kHz	3.2 x 1.5 x 0.9 mm	7 pF	+/-20.0 ppm	-40℃~+85℃
X1A000141000200	FC-135R	32.768kHz	3.2 x 1.5 x 0.9 mm	9 pF	+/-20.0 ppm	-40℃~+85℃
X1A000141000300	FC-135R	32.768kHz	3.2 x 1.5 x 0.9 mm	12.5 pF	+/-20.0 ppm	-40℃~+85℃
X1A000141000400	FC-135R	32.768kHz	3.2 x 1.5 x 0.9 mm	9 pF	+/-10.0 ppm	-40℃~+85℃
X1A000141000500	FC-135R	32.768kHz	3.2 x 1.5 x 0.9 mm	12.5 pF	+/-10.0 ppm	-40℃~+85℃
X1A000141000600	FC-135R	32.768kHz	3.2 x 1.5 x 0.9 mm	6 pF	+/-20.0 ppm	-40℃~+85℃
X1A000141001100	FC-135R	32.768kHz	3.2 x 1.5 x 0.9 mm	7 pF	+/-10.0 ppm	-40℃~+85℃
X1A000141001500	FC-135R	32.768kHz	3.2 x 1.5 x 0.9 mm	6 pF	+/-15.0 ppm	-40℃~+85℃
X1A000141001600	FC-135R	32.768kHz	3.2 x 1.5 x 0.9 mm	6 pF	+/-10.0 ppm	-40℃~+85℃
X1A000141001900	FC-135R	32.768kHz	3.2 x 1.5 x 0.9 mm	12 pF	+/-10.0 ppm	-40℃~+85℃
Q13FC1350000100	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	7 pF	+/-10.0 ppm	-40℃~+85℃
Q13FC1350000200	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	7 pF	+/-20.0 ppm	-40℃~+85℃
Q13FC1350000300	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	9 pF	+/-20.0 ppm	-40℃~+85℃
Q13FC1350000400	FC-135	32.768k	3.2 x 1.5 x 0.9 mm	12.5 pF	+/-20.0 ppm	-40℃~+85℃
Q13FC1350000500	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	12.5 pF	+/-10.0 ppm	-40℃~+85℃
Q13FC1350000600	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	9 pF	+/-10.0 ppm	-40℃~+85℃
Q13FC1350000800	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	9 pF	+/-30.0 ppm	-40℃~+85℃
Q13FC1350000900	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	9 pF	+/-8.0 ppm	-40℃~+85℃
Q13FC1350001000	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	15 pF	+/-20.0 ppm	-40℃~+85℃
Q13FC1350001100	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	12 pF	+/-20.0 ppm	-40℃~+85℃
Q13FC1350001200	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	8 pF	+/-20.0 ppm	-40℃~+85℃
Q13FC1350001300	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	10 pF	+/-20.0 ppm	-40℃~+85℃
Q13FC1350001700	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	12.5 pF	+/-30.0 ppm	-40℃~+85℃
Q13FC1350001900	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	12.5 pF	-18.0/+22.0 ppm	-40℃~+85℃
Q13FC1350003900	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	7.5 pF	+/-10.0 ppm	-40℃~+85℃
Q13FC1350004900	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	6 pF	+/-20.0 ppm	-40℃~+85℃
Q13FC1350005700	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	10 pF	+/-10.0 ppm	-40℃~+85℃
Q13FC1350006000	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	6 pF	+/-10.0 ppm	-40℃~+85℃
Q13FC1350006100	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	6.5 pF	+/-20.0 ppm	-40℃~+85℃
Q13FC1350006300	FC-135	32.768kHz	3.2 x 1.5 x 0.9 mm	18 pF	+/-20.0 ppm	-40℃~+85℃
X1A000141002200	FC-135R	32.768kHz	3.2 x 1.5 x 0.9 mm	18 pF	-20.0/+10.0 ppm	-40℃~+85℃
