Raltron晶振,RQR-FREQ-HF晶振,石英晶体振荡器

频率:6000MHz~12GHz 尺寸:12.7*12.7mm

贴片石英晶振系列SMD晶片目前采用了激光切割技术，按照最严格的切割机各项设备参数，严格挑选各类晶体切割，如：磨料、线切割线、槽轮等，通过以上方法使切割出的晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了晶片的精度，提高了生产效率。

订购热线：86-0755-27839045

20170627102432_9406

Raltron晶振,RQR-FREQ-HF晶振,石英晶体振荡器,Raltron积极追求领先的有源晶体和振荡器技术，专注于满足客户需求。这确保了客户在当今全球市场上获得最具成本效益的频率管理产品。Raltron产品具有精确的频率容差和稳定性，宽频率范围，更小的封装，低相位噪声和抖动，最重要的是以非常有竞争力的价格满足或超越客户的规格。通过提供完整的无源元件封装，包括晶体，SAW滤波器，LTCC滤波器和平衡 - 不平衡转换器以及相应的IC解决方案规定的各种天线，Raltron也在追求快速增长的物联网和机器到机器市场。Raltron致力于通过投入大部分收入来持续增长，以深化现有客户关系，渗透新市场和开发尖端业绩新产品。

20170627102433_1906

项目	符号	RQR-FREQ-HF晶振规格说明	条件
输出频率范围	f₀	6000MHz~12GHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	5 V , 12 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	-10℃ to +70℃	请联系我们查看更多资料http://www.jingzhen95.com
		-40℃ to +85℃
		-40℃ to +85℃
频率稳定度	f_tol	J: ±25 × 10^-6
		L: ±5 0× 10^-6
		T: ±100 × 10^-6
功耗	I_CC	100 mA Max.	无负载条件、最大工作频率
待机电流	I_std	4.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	5 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

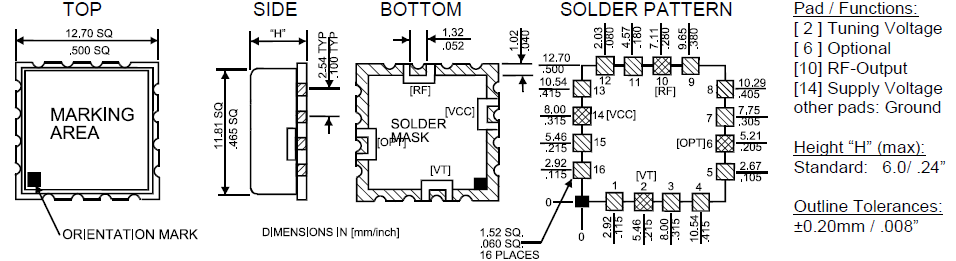

RQR-FREQ-HF 12.7 x 12.7 VCO

20170627102434_2844 Raltron-4 晶振使用注意事项
机械振动的影响
当石英晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存石英晶体振荡器时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对石英特性产生影响。条件改变时，请重新检查安装条件。

20170627102435_1125 Raltron-5 Raltron晶振集团加强环境意识教育,提高全员环境意识,充分调动职工的积极性,减少生产过程中的废弃物产生量,努力向相关方施加环境影响.
1.为环境保护和降低成本开发绿色技术.进一步解放思想,学习先进,总结实践,针对新形势、新情况,抓好理念创新,促进安全环保工作更加科学、更加有效.
2.为协调发展,共同参与社会的环境、健康与安全的改善活动.带动各项安全环保工作规范化、程序化、科学化管理,加快实现安全环保形势持续好转、根本好转的工作思路.
3.在石英晶振,贴片石英晶体振荡器产品的整个生命周期内确定、评价和改进重要的环境、健康和安全因素.
4.建立和维护以国际协定和国家环境、健康与安全法律法规为基础的企业内部标准.
5.为防止事故的发生和制造清洁的生产环境,开发生产过程的安全技术,明确紧急状态反应的职责.
6.Raltron晶振在产品的全过程中努力节能降耗,实现资源消耗最小化.对石英晶振,7050贴片晶振,普通晶体振荡器（SPXO）产生环境影响的活动做出及时反应,并对可能产生环境负面影响的活动做出预防.Raltron晶振,RQR-FREQ-HF晶振,石英晶体振荡器
