先是台风然后是地震,交通受阻,停电,这样不禁让人想又会耽误多少个行业,导致诸多企业受巨大损失.像日本晶体行业肯定也受到了一定程度的影响.像之前村田晶振就受台风影响,村田的生产基地全数位于日本境内,遭受台风严重影响.村田制作所、鸿海集团旗下的夏普八尾事业所等多家企业工厂停班停工一日.

像日本是生产电子元件的大国,除了村田晶振,还有KDS晶振, 精工晶振,爱普生晶振以及NDK晶振等知名品牌都产自日本.日本进口晶振在国内具有一定的影响力,很多工厂企业都指定日本晶振品牌.地震对日本晶体行业同样带来了一定的影响.

未来温补晶振的发展方向是向小型化、片式化、高精度和高稳定度方向不断发展，实现晶振的低噪声、高频化以及低功耗。近年来，国内的温补晶振产品水平得到了很大的提高，实现了在室温下精度优于±1ppm，第一年的频率老化率为±1ppm，频率（机械）微调≥±3ppm，电源功耗≤120mw。最高精度可达±0.05ppm。由此可见，TCXO晶振的技术水平还有很大的提升空间，创新的内容和潜力还很大。然而，科学技术的发展不能一蹴而就，它将伴随整个电子行业的发展一同前行。

晶振是种控制频率元件，在电路模块中提供频率脉冲信号源，在信号源传输的过程中晶振在电路配合下发出指令，通过与其他元件配合使用。

单片机晶振的作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振，便于各部分保持同步。有些通讯系统的基频和射频使用不同的石英晶振，而通过电子调整频率的方法保持同步。晶振通常与锁相环电路配合使用，以提供系统所需的时钟频率。如果不同子系统需要不同频率的时钟信号，可以用与同一个晶振相连的不同锁相环来提供。

单片机工作时，是一条一条地从RoM中取指令，然后一步一步地执行。单片机访问一次存储器的时间，称之为一个机器周期，这是一个时间基准。—个机器周期包括12个时钟周期。如果一个单片机选择了12MHz石英晶振，它的时钟周期是1／12us，它的一个机器周期是12×(1／12)us，也就是1us。单片机中少不了石英贴片晶振的使用，那么关于单片机选择又有哪些窍门呢？

随着计算机和微电子技术的迅猛发展,单片机技术在各个行业得到了广泛的应用。由于单片机集成度高、体积小、功能强、功耗低、使用方便、价格低廉等一系列优点,被广泛的应用在各种智能仪表、工业控制及家电控制领域。根据系统设计的要求,单片机是整个系统的控制和数据处理中心,需要丰富的lO资源实。

现点阵液晶显示并与FPGA等芯片进行数据传输;需要串口完成与PC机通信的功能;需要该单片机具有片上A/D(模数)转换功能配合FPGA芯片,石英贴片晶振完成时间间隔测量,还需要L/O口中断、串口中断和A/D转换完成中断等中断资源满足设计中的各种中断处理,而且系统还需要在单片机上实现 Kalman滤波等算法,需要芯片具有硬件乘法器,具有一定的数据处理能力综合以上要求选择TI公司的MSP430系列中的MSP430F247型单片机作为整个系统的控制部分。

MSP430系列中的MSP430F247型单片机采用的是“冯-诺依曼”结构,具有16位结构的CPU,采用RSC指令集,最高工作频率8M,片上集成了64K的 FLASH ROM和1K的RAM,通过JAG接口,可以方便的实现在线编程和调试,非常利于软件程序的调试。

这款单片机的特点有:

(1)具有丰富的I/O资源,六个8位的I/O端口,所有的o位都可以独立程,任何输入输出和中断条件的组合都是可以的,其中PI和P2口的8位都具中断能力,如串口接收、发送中断和A/D转换完成中断等,所以此款单片机的中断能力得到大大提高,符合此系统设计需要用到中断处理的要求;

(2)具有丰富的外围模块:8路12位的A/D输入可实现A/D转换的功个 USART串行接口可实现与PC机通信的功能.

(3)具有硬件乘法器,可以大大的提高对数据的处理能力,例如实现 Kalman滤波等算法。该的单片机功能齐全,完全可以满足系统设计的需求,而且还有利于系统进一步的扩展升级。

石英晶振离子刻蚀频率微调方法

图4-1是基于石英晶振离子刻蚀技术的频率微调示意图,离子刻蚀频率微调方法,当照射面积小于2~3mm2,在beam电压低于100V以下就可获得接近10mA/cm2的高电流密度的离子束,离子束的刻蚀速度在宽范围內可进行调节。图中采用的是小型热阴极PIG型离子枪,放电气体使用Ar,流量很小只需035cc/min。在:圆筒状的阳极周围安装永久磁石,使得在轴方向加上了磁场这样的磁控管就变成了离子透镜,可以对离子束进行聚焦。热阴极磁控管放电后得到的高密度等离子,在遮蔽钼片和加速钼片之间加高达1200V高压后被引出。并且可以通过对热阴极的控制调整等离子的速度。

用离子束照射石英晶振的电极膜,通过溅射刻蚀使得频率上升米进行频率微调。

在调整时,通过π回路使用网络分析仪对石英晶振的频率进行监控,当达到目标频率后就停止刻蚀,调整结束。

因为石英晶振与π回路之间用电容连接,离子束的正电荷无法流到GND而积聚在石英晶片上,使石英晶振晶片带正电荷。其结果不仅会使频率微调速度降低,而且使石英晶片不发振,无法对石英晶振的频率进行监控和调整。为此,必须采用中和器对石英贴片晶振晶振片上的正电荷进行中和。

在进行离子刻蚀频率调整时,离子束对一个制品进行刻蚀所需的时间为1~2秒, 而等待的时间约2秒,等待时间包括对制品的搬送和频率的测量时间。在等待时间中, 是将挡板关闭的。如果在这段时间内,离子枪继续有离子束引|出,则0.5mm厚的不锈钢挡板将很快被穿孔而报废。为此,在等待时间内,必须停止离子枪的离子束引出。

可以用高压继电器切断离子枪的各电源,除保留离子枪的放电电源(可维持离子枪的放电稳定)。这样,在等待时间没有离子束的刻蚀,使挡板的使用寿命大大增长。同是,出于高压继电器的动作速度很快,动作时间比机械式挡板的动作时间少很多,所以调整精度也可得到提高。

对产品的设计、生产、维修等全流程进行诊断分析,通过对Z公司相关控制程序、作业指导书、作业人员的访谈、生产线实地走访、试验过程分析等途径,来分析诊断贴片晶振,石英晶振故障原因。通过诊断,发现Z公司的可靠性设计、生产,可靠性试验等方面存在这严重不足,最后运用因果分析图从人、机、料、法、环、测等六个方面来对石英晶振故障原因进行诊断,诊断结果如图4-1。

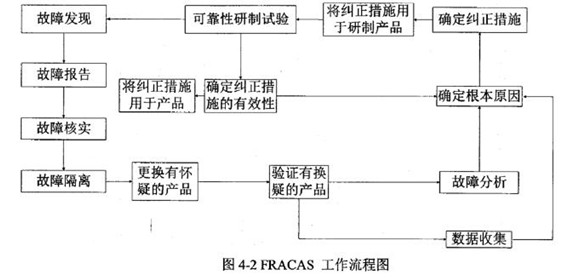

FRACAS( Failure Report Analysis and Corrective Action Systemm),即故障报告、分析和纠正措施系统。首先通过报告产品的故障来分析故障原因,然后制定有效措施来解决可靠性问题,防止故障再次出现,与此同时,把故障原因和对应的纠正措施反馈到设计过程中,从而形成可靠性增长的良性循环。图4-2为FRACAS工作流程图。

  印制电路板(PCB)是电子产品中电路元件和器件的支撑件．它提供电路元件和器件之间的电气连接.随着技术的飞速发展,PCB的密度越来越高.PCB设计的好坏对抗干扰能力影响很大．因此,在进行PCB设计时．必须遵守PCB设计的一般原则,并应符合抗干扰设计的要求.首先,要考虑PCB尺寸大小.PCB尺寸过大时,印制线条长,阻抗增加,抗噪声能力下降,成本也增加；过小,则散热不好,且邻近线条易受干扰.在确定PCB尺寸后．再确定特殊元件的位置.最后,根据电路的功能单元,对电路的全部元器件进行布局.

石英晶体俗称水晶,成份是SiO2,它不但是较好的光学材料,而且是重要的压电材料。石英晶振在常压下不同温度时,石英晶体的结构是不同的。温度低于573℃时,是a石英晶体;温度在573℃~870℃时,是B石英晶体;温度在870℃~1470℃时,是磷石英,温度达1470℃时,就转变成方石英,它的熔点是1750℃。用于制造压电晶体元件的为a石英晶体,石英晶振.

§1-1石英晶体的结晶形态和坐标系

固体可以分为结晶体(晶体)与非结晶体(非晶体)两大类。晶体中有外形高度对称的单晶体(如石英晶体)和由许多微细晶体组成的多晶体(如各种金属)。石英贴片晶振的主要特性是原子和分子的有规则排列,这种排列反映在宏观上是外形的对称性,而非晶体就不具备这种特性,例如石英玻璃,它的成份与石英晶体一样是SiO2,但不属于晶体。

晶体可以是天然的,也可以由人工培养。晶态物质在适当条件下,能自发地发展成为一个凸多面体形的单晶体。围成这样一个多面体的面称为晶面;晶面的交线称为晶棱;晶棱的会集点称为顶点。发育良好的单晶体,外形上最显著的特征是晶面有规则的配置,属于同一品种的石英晶振晶体,两个对应晶面(或晶棱)间的夹角恒定不变。图1.1.1给出了理想石英晶体的外形。石英晶体的晶面共30个,分为五组,六个m面(柱面),六个R面(大棱面),六个r面(小棱面)六个s面(三方双锥面),六个x面(三方偏方面),相邻m面的夹角为60°相邻m面和R面的夹角与相邻m面和r面的夹角都等于38°13,相邻s面与x面的夹角等于25°57。由于外界条件能使某一个或某一组晶面相对地变小或完全隐没,所以实际见到的石英晶体很少如图1.1.1所示,就是人造石英晶振,石英晶体振荡器,石英晶体的外形也只是接近理想情况。

(a)右旋石英晶体 (b)左旋石英晶体

图1.1.1石英晶体的理想外形

晶体内部结构的规律性,造成了它在外形上的对称性。例如:晶体可以有对称轴、对称中心、对称面等对称元素。石英晶振晶体存在一个三次对称轴(或三次轴即晶体绕该轴旋360°3后能够复原)和三个互成120°的二次轴,如图1.1.2中的a、b、d轴

图1.1.2石英晶体的对称轴和直角坐标系

在结晶学中,晶体的内部结构可以概括为是由一些“点子”在空间有规则地作周期的无限分布:“点子”代表原子、离子、分子或其集团的重心。这些“点子”的总体称为点阵,构成石英晶振,有源晶振,石英晶体的是二氧化硅分子,而二氧化硅分子的重心又正好与硅离子重合,因此硅离子的点阵就可以反映出石英晶体的内部结构。石英晶体的各层硅离子若按右手螺旋规则分布,则称为右旋石英晶体;若按左手螺旋规则分布,称为左旋石英晶体。从外形上看,右旋石英晶体的s面在R面的右下方或m面的左上方,左旋石英晶体的s面在R面的左下方或m面的右上方(见图1.1.1),它们互为镜象对称。

石英晶振晶体物理性质的各向异性和晶体外形的对称性有关,因此讨论石英晶体的物理性质时,采用为图1.1.2所示的直角坐标系较为方便。选c轴为z轴,a(或b、d)轴为x轴,与x轴、z轴垂直的轴为y轴。其指向按1949年IRE标准规定对左、右旋石英晶体均采用右手直角坐标系。

   CTS晶振具有高精度,低插损,高质量等优势之选,在国内超过上百家的大型企业指定用CTS石英晶振.拥有先进的生产设备,一流的技术,资深技术工程,为世界通信市场以及技术信息提供新型,优质,高精密石英晶振,以创新支持市场部门的发展趋势,如低功耗,更小的形式因素,增加带宽需求和物联网,物联网.

   西迪斯12M晶振HC49/US系列TS120F11CET晶振编码大全由CEOB2B晶振平台提供,列表中的49S晶振系列型号包括ATS-SM晶振, ATSSMTS晶振, ATSSMLP晶振等.精度偏差小,在产品中使用精度在20PPM~30PPM之间.

      12M晶振是市场上最常见的频,大部分电子产品,智能产品都会使用到.CTS西迪斯HC49/US晶振系列,相较于贴片晶振体积稍大些,外观全采用金属封装,优异的金属材料均符合欧盟ROHS环保指令,具有耐高温,耐摔,耐恶劣环境等特性.CTS晶振被广泛用于数码电子产品,家用电器,鼠标键盘,电脑主板,读卡器,显示屏等.

百利通亚陶是台湾一线知名品牌,主要以生产石英晶振,陶瓷谐振器,石英晶体振荡器为主. 台湾亚陶是一家专为计算、通讯与消费产品市场提供集成化连接、先进时频和信号完整性解决方案的、快速增长的半导体公司. 台湾百利通亚陶石英晶体的技术为高带宽、高速串行连接协议所引起的挑战提供了系统设计解决方案.

ECS石英晶振发展至今在美国,韩国,烟台,香港,北美等多地设有晶振研发生产基地.ECS晶振拥有超过100家的销售合作伙伴遍布十几个国家, 生产设施和物流中心超过225家,销售网点遍布全球.所生产石英晶振精度稳定,价格优势,交付期快.

村田晶振在近几年着手研发生产石英贴片晶振,以独特的生产技术获得非凡成绩. 村田采用了独特的封装技术以及高规格的晶体元件,所生产石英晶体实现了2016mm,2520mm,3225mm小尺寸,简直就是小型智能产品的福音,小小的体积,,厚度超薄,最适用于无线蓝牙,智能手机,可穿戴智能,数码相机,通讯设备等产品中.
