A型石英晶振的组成

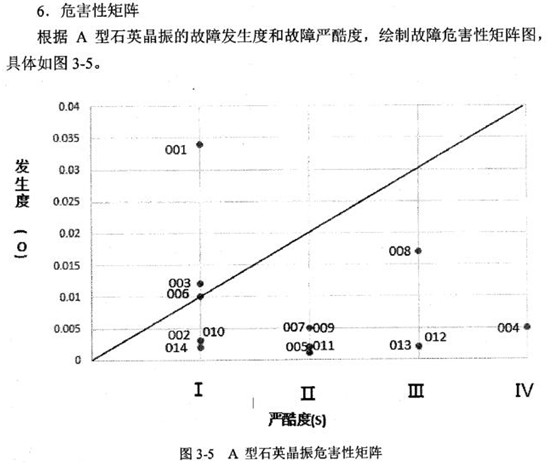

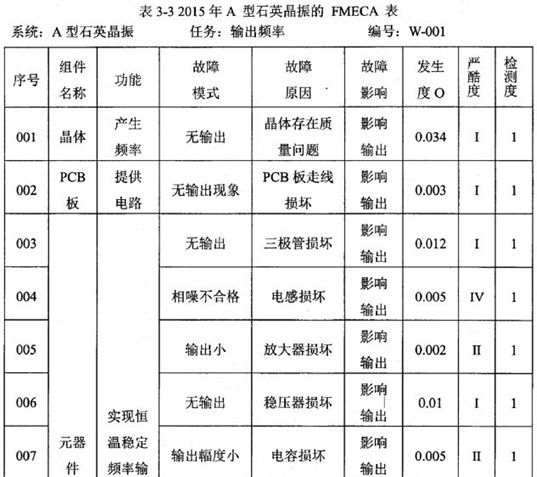

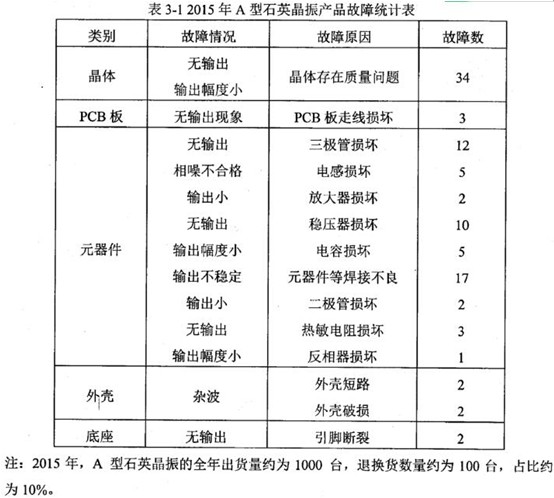

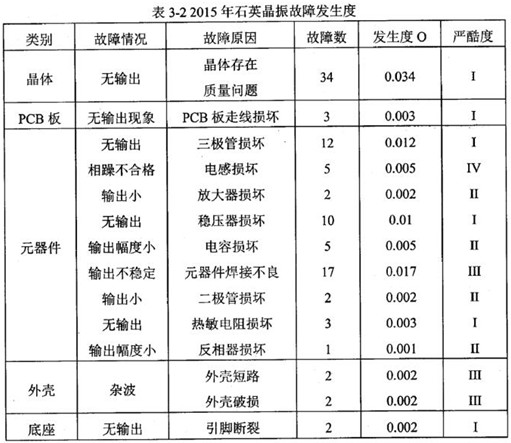

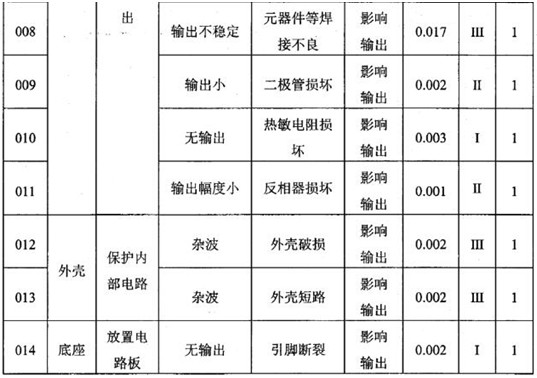

A型石英晶振结构比较简单,由底座、PCB电路板、元器件、晶体、外壳五部分组成,根据这些零部件的功能分析,可以得到A型晶振的可靠性框图, 可靠性框图见图3-4
4.22A型石英晶振的可靠性要求
A型石英晶振的可靠性指标要求如下:
(1)石英晶振在工作n年内不发生致命故障
(2)石英晶振n年内总的工作时间不低于:t=n×365×24。
(3)石英晶振的可靠度为0.95:即Rs=0.95。
4.2.3A型石英晶振的可靠度计算
可靠度是指产品在规定的条件和规定的时间内,能正常完成规定功能的概率,通常用R表示。根据对A型石英晶振的结构分析,可以看出A型石英贴片晶振为串联结构,可靠度计算公式如下:
RS=R1×R2×R3×…·×Rn 公式(4-1)
A型石英晶振由四部分组成:底座、电路板、元器件、晶体、外壳。A型石英晶振可靠度计算公式如下:
RS=R1×R2×R3×R4×R5 公式(4-2)
式中:R、R2、R3、R4、R5分别代表底座、电路板、晶体、元器件、外壳的可靠度。
4.24A型石英晶振的可靠性预计
可靠性预计,顾名思义指的是对产品在规定的工作条件下进行可靠行估计也就是根据类似产品的经验数据或组成该产品的各单元的可靠性数据,对产品给定工作或非工作条件下的可靠性参数进行估算。
可靠性预计的意义主要有:
(1)为产品设计阶段的可靠性设计提供依据
(2)为产品的维护阶段提供有价值的信息。
3)站在可靠性设计的角度,筛选设计方案,寻找最佳设计方案。
(4)为改进设计方案提供理论支持。

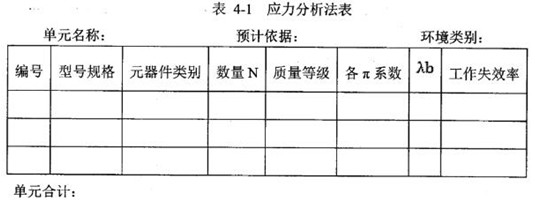

可靠性预计的方法主要有上下限法、元件计数法、相似产品法、应力分析法评分法、故障率预计法、性能参数预计法。根据W公司实际情况,本文采用应力分析法对贴片晶振,石英晶振,石英晶体进行可靠性预计。因为A型石英晶振的主要部件的故障率均可通过供应商得到,所以本文采用应力分析法。采用GJB/Z299C-2006预计手册。故障率预计法的计算公式为:
4.2.5A型石英晶振的可靠性分配
可靠性分配指的是将整个系统的可靠性指标分配给各个组成部分,是将可靠性指标总整体到局部,从上到下进行分配的过程。可靠性分配有以下意义:将产品的整体可靠性指标进行分配,分配到产品的下级组成部分,可以使每个组成分的可靠性设计指标更加准确细致,便于可靠性设计人员进行分析。
可靠性分配方法主要有 AGREE分配法、拉格朗日乘数法、比例分配法、评分分配法、复杂度分配法、动态规划法、重要度法、直接寻查法。
本文采用 AGREE分配法对A型石英晶体振荡器,贴片晶振,石英晶振进行可靠性分配, AGREE分配法将整体的每一个组成单元的复杂度和重要度纳入到可靠性分配中。 AGREE方法的核心是:失效率的分配和整体的各个组成单元的重要度和复杂度有关,组成单
元越重要,分配的失效度就应该越高。相反,组成单元的重要度越高,分配的失效度就应该有所减少。也就是说,分配给每个组成单元的失效度是加权的,加权因子C与组成单元复杂度成正比,与组成单元的重要度成反比。
单元或子系统的复杂度的定义为单元中所含的重要零件、组件(其失效会引起单元失效)的数目Ni(i=1,2.n)与系统中重要零、组件的总数N之比,即第i个单元的复杂度为：
假定设备的寿命符合指数分布,则可靠度为:
单元或子系统的重要度的定义为该单元的失效而引起的系统失效的概率。其表示为考虑装置的重要度之后,把系统变成一个等效的串联系统,则系统的可靠度Rs可以表示为考虑装置的重要度之后,把系统变成一个等效的串联系统,则系统的可靠度Rs可以表示为：
考虑装置的重要度之后,把系统变成一个等效的串联系统,则系统的可靠度Rs可以表示：
式中：
Wi —为系统的失效率
Ki —产为单元的复杂度
