未来温补晶振的发展方向是向小型化、片式化、高精度和高稳定度方向不断发展，实现晶振的低噪声、高频化以及低功耗。近年来，国内的温补晶振产品水平得到了很大的提高，实现了在室温下精度优于±1ppm，第一年的频率老化率为±1ppm，频率（机械）微调≥±3ppm，电源功耗≤120mw。最高精度可达±0.05ppm。由此可见，TCXO晶振的技术水平还有很大的提升空间，创新的内容和潜力还很大。然而，科学技术的发展不能一蹴而就，它将伴随整个电子行业的发展一同前行。

在前面的文章中我们有提到过对基于GPS信号的OCXO驯服保持的总体设计方案进行了介绍,而在接下来的文章中CEOB2B晶振平台将对该系统中的关键部分:时间间隔测量模块、 Kalman滤波消除IPPS信号抖动模块以及频率校准等进行详细的阐述。

GPS秒信号的判断及处理

由第二章的叙述可知,GPS接收机正常工作的条件是至少同时可以接收到四颗以上卫星的有效信号,当接收到的卫星个数少于4颗时,定位和定时信息是不准确的甚至是错误的。

出现这样的原因一般有:个别卫星退出工作、天线安装位置不当、卫星故障等,这些都有可能造成接收到有效信号的卫星个数过少。而且有实验证明即使将接收天线从接收机上拔掉,在其后的很长一段时间内GPS接收机仍有PS输出,但此时的1PS与UTC已经有很大的差别,由此可见,GPS接收机完全有可能输出错误的lPPS信号。另外,信号在传递过程中受到来自外界电磁信号的干扰,GPS接收机输出的1PPS信号中可能含有毛刺,导致伪1PPS信号的产生,从而导致系统的误动作,因此有必要采取抗干扰措施。这里采用硬件开窗方法消除干扰2,原理如图4.1所示。

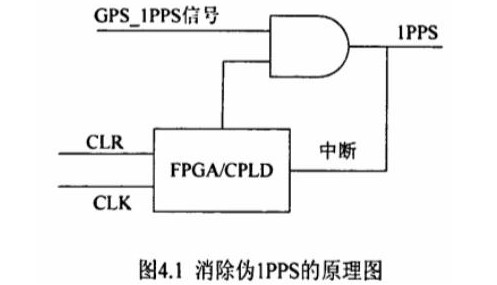

图中的CLK信号由高稳定度的恒温晶振提供,在系统上电复位后,启动单片机的串行通讯口,接收GPS信息,根据解码信息中的工作状态指示判断PPS的有效性。当初始触发分频信号到来之后,通过控制信号设置FPGA中的计数器在接收到的GPS1PS上升沿的附近产生一个短时间的高电平窗口信号,相当于一个与门,过滤掉窗口外的干扰信号。

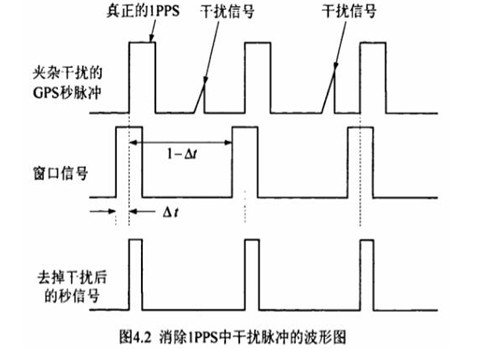

另外,通过石英晶振单片机自带的外部中断模块来对去掉干扰后的PPS信号的上升沿进行检测,根据检测结果判断GPS接收机是否正常工作,来决定系统的工作模式是驯服模式还是保持模式,具体消除1PS中干扰脉冲的波形图如图4.2所示。

下面主要介绍处理干扰时的重点:

1.初始触发分频信号的判断

系统初始化后,用单片机的外部中断连续三次检测来自GPS接收机的1PPS信号,如果三次都检测到则给出初始触发分频信号。

2.设置合理的“窗口”信号

由于OCXO晶振的输出频率比较稳定,当初始触发分频信号到来吋刻起,利用FPGA中的计数器和OCXO石英晶体振荡器输出的倍频信号可以大致计算出下一个有效PPS脉冲的到来时刻,经过(1-△)秒后打开“窗口”,在计算得到的第二个PPS脉冲的到来时刻后的M秒后关闭该“窗口”,只要M选择得足够小,则抗干扰效果就非常的明显。

3.GPS信号的失效检测及处理

对于整个驯服系统来说,GPS信号丢失会产生严重的后果,原因可能是接收机接收到的卫星个数少于四颗,如上面所说的天线的安装,有源晶振,石英贴片晶振选用问题等,使接收机处于非正常工作状态。或者是GPS接收机与单片机模块或者与门逻辑的接口出现问题,使GPS秒脉冲信号或时间状态信息不能正常传输。

假如是第一种情况,接收模块可通过GPS接收机串口输出的状态信息判断其输出信号是否失效,后面的软件程序作出相应的处理。假如是第二种情况,属于两种功能模块之间的通信故障,系统相关模块不可能从GPS接收模块获得GPS的工作状态信息或者秒脉冲信号,GPS_1PPS秒脉冲入口处的电平不会出现任何变化。

此时,相关模块必须有独自判断GPS是否失效的能力。可以在“窗口”信号开通期间使用单片机相关外部中断模块,如果没有检测到正确跳变,说明GPS信号失效;如果“窗口”信号开通期间相关中断模块能捕捉到正确跳变,则说明GPS信号可能已恢复正常,此时系统可以继续对OCXO晶振进行校准。

晶振是种控制频率元件，在电路模块中提供频率脉冲信号源，在信号源传输的过程中晶振在电路配合下发出指令，通过与其他元件配合使用。

单片机晶振的作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振，便于各部分保持同步。有些通讯系统的基频和射频使用不同的石英晶振，而通过电子调整频率的方法保持同步。晶振通常与锁相环电路配合使用，以提供系统所需的时钟频率。如果不同子系统需要不同频率的时钟信号，可以用与同一个晶振相连的不同锁相环来提供。

单片机工作时，是一条一条地从RoM中取指令，然后一步一步地执行。单片机访问一次存储器的时间，称之为一个机器周期，这是一个时间基准。—个机器周期包括12个时钟周期。如果一个单片机选择了12MHz石英晶振，它的时钟周期是1／12us，它的一个机器周期是12×(1／12)us，也就是1us。单片机中少不了石英贴片晶振的使用，那么关于单片机选择又有哪些窍门呢？

随着计算机和微电子技术的迅猛发展,单片机技术在各个行业得到了广泛的应用。由于单片机集成度高、体积小、功能强、功耗低、使用方便、价格低廉等一系列优点,被广泛的应用在各种智能仪表、工业控制及家电控制领域。根据系统设计的要求,单片机是整个系统的控制和数据处理中心,需要丰富的lO资源实。

现点阵液晶显示并与FPGA等芯片进行数据传输;需要串口完成与PC机通信的功能;需要该单片机具有片上A/D(模数)转换功能配合FPGA芯片,石英贴片晶振完成时间间隔测量,还需要L/O口中断、串口中断和A/D转换完成中断等中断资源满足设计中的各种中断处理,而且系统还需要在单片机上实现 Kalman滤波等算法,需要芯片具有硬件乘法器,具有一定的数据处理能力综合以上要求选择TI公司的MSP430系列中的MSP430F247型单片机作为整个系统的控制部分。

MSP430系列中的MSP430F247型单片机采用的是“冯-诺依曼”结构,具有16位结构的CPU,采用RSC指令集,最高工作频率8M,片上集成了64K的 FLASH ROM和1K的RAM,通过JAG接口,可以方便的实现在线编程和调试,非常利于软件程序的调试。

这款单片机的特点有:

(1)具有丰富的I/O资源,六个8位的I/O端口,所有的o位都可以独立程,任何输入输出和中断条件的组合都是可以的,其中PI和P2口的8位都具中断能力,如串口接收、发送中断和A/D转换完成中断等,所以此款单片机的中断能力得到大大提高,符合此系统设计需要用到中断处理的要求;

(2)具有丰富的外围模块:8路12位的A/D输入可实现A/D转换的功个 USART串行接口可实现与PC机通信的功能.

(3)具有硬件乘法器,可以大大的提高对数据的处理能力,例如实现 Kalman滤波等算法。该的单片机功能齐全,完全可以满足系统设计的需求,而且还有利于系统进一步的扩展升级。

通过前面CEOB2B晶振所发表的文章中相信大家对GPS系统以及晶振在GPS中的应用有了更深的了解.我们知道GPS输出的1PPS信号具有很好的长期稳定性,但是短期稳定性却很差。利用GPS信号来定时估计出晶振输出频率的偏差,并实时地进行校准,就可以得到短期稳定性和长期稳定性都很好的频率标准。锁定后的晶体振荡器能输出高精度的频率信号,其短期稳定度能保持本地振荡器的水平,优于l×10-11/s,并能在本地被控振荡器上有效地复现接收的标准时间频率信号的长期稳定度和准确度,锁定状态下频率准确度优于5×10-11,日漂移率达到10-13量级。

根据系统需要开发成本低、安全可靠的设计原则,提出了系统的整体设计方案。整个系统由高稳定度有源晶振,恒温石英晶体振荡器、GPS接收机、时间间隔测量模块、微处理器模块、高分辨率DA转化及信号调理模块、分频模块和显示等部分构成, 在控制软件(包括FPGA、单片机两部分)的控制下协调工作,其组成框图如图

3.1所示

方案各模块功能介绍

1.GPS接收机模块:接收GPS信号,输出标准IPPS秒信号(一般含有干扰脉冲),所以直接使用此信号不合适,必须通过解码判断其有效性并进行处理,然后用于校准石英晶振。

2.时间间隔测量模块:测量GPS接收机输出的1PPS信号和OCXO分频产的1Hz秒信号的上升沿之间的时间间隔值,并把测量结果传送给数据处理模块, 考虑到精度问题,先把OCXO晶振倍频到100MHz再分频成1Hz。

3.数据处理模块:在GPS信号有效时,接收时间间隔测量模块传送的数据运用Kalman滤波算法对测量的时间间隔进行数字滤波,消除lPPS信号的抖动。具体实现取相隔采样周期τ的两个滤波后的时间间隔差值△T1和△T2,得到相位差△T=△T2-△T1,用比时法计算相对频差：

其中,f6为被校准石英晶体振荡器的标称频率,Δf为石英晶体振荡器的测量频率与标称频率的差值。计算出频率4f后,根据OCXO的压控灵敏度系数K计算被校石英晶体振荡器控制电压的数字量,再通过高精度的D/A转换得出石英晶体振荡器的控制电压(控制电压U=U+Δf/K),达到校正晶体振荡器输出频率的目的。经过多次测量和控制,最终把石英晶体振荡器的准确度和稳定度都锁定在GPS卫星星载钟上。

同时, 系统还有自动记录功能,把校正数据,根据接收传感器组和辅助时钟模块发送的时间和温度等信息,把校正数据和与之对应的时间、温度等信息保存起来,GPS信号有效时,通过相应的算法分离出温度、老化等因素对石英贴片晶振的影响,如果检测到GPS信号失效后,结合采集到的实时温度和时间信息,利用失效前得到的预测模型,计算出老化和温度各自对输出频率的影响量,然后合成输出校正量来继续校准恒温晶振,使石英晶体振荡器能继续保持一定的精度。同时控制LCD的显示。

4.高分辨率D/A转换及信号调理模块:接收数据处理模块发送的控制数据, 将其转化为模拟控制电压,并通过相应的信号调理电路,使模拟电压的范围符合OCXO晶振的电压压控范围。

5.分频控制模块:将输入的经过校正后的原始频率信号进行分频,产生用于测量和同步输出的秒脉冲,并可以控制输出秒脉冲的脉冲宽度。

6.传感器组和辅助时钟模块:采集对OCXO晶振输出频率精确度有一定影响的温度和老化时间等信息,并传输给数据处理模块,为分离出温度、老化的影响提供相应的数据。

GPS介绍及恒温晶体振荡器OCXO模型建设

导航星全球定位系统 NAVSTAR/GPS Global Navigation Satellite Timing and Ranging Positioning System/Global Positioning System,简称GPS)是一个全新体制的定位定时系统,是可供全球共享的具有很高应用价值的空间信息资源,已经成为目前世界上应用范围最广、实用性最强的全球精密授时、测距和导航定位系统.

如图2.1所示。

GPS系统组成:全球定位系统(GPS)出3个部分组成:卫星星座,地面控制/监视网络和用户接收设备,也称其为空间部分、地面支撑系统、用户设备部分。

空间部分:空间为GPS卫星星座,由24颗GPS导航星组成(其中21颗工作3颗备均匀配置在6个与赤道夹角为55°的近圆形轨道上,轨道夹角为60°,这些卫星发播的信号能覆盖全球各个角落。这样可以保证全球任何地方的用户能在任何时刻观测到5~8颗GPS卫星,这些卫星工作在两种频率下:1575.42MHz和1227.6MHLz,卫星上均有遥测遥感天线,用于与地面监控系统通讯,每颗卫星都带有两台小型铯或氢原子钟(稳定度达2×10-13~1×10-14)、微型计算机、电文存储器和数据接收与发射设备,并且由太阳能电池及后备镉镍电池提供电源。

地面测控部分:由五个地面监测站、数据注入站和一个主控站组成。主控站位于科罗拉多州的联合空间执行中心,三个注入站分别设在大西洋的阿松森岛、印度洋的狄哥·伽西亚和太平洋的卡瓦加兰,五个监控站设在主控站、三个注入站和夏威夷岛,其示意图如图2.2。

主控站昼夜不停地自动分析处理来自个监测站地数据,编算出每个卫星的星历和GPS时间系统,将预测的卫星星历、钟差以及状态数据,然后把这些修正数据传送到数据注入站,由注入站再把修正数据分别发送递给相应的卫星。主控站还负责纠正卫星的轨道偏离,必要时调度卫星,让备用卫星取代失效的工作卫星。

五个监测站的主要任务是对每个卫星进行观测,并向主控站提供观测数据。每个监控站配有GPS接收机(这里对于石英晶振应用的要求就高了),对每个卫星进行常年连续不断的测量,每6秒进行一次伪距测量和多普勒观测、采集气象要素等数据。监测站是一个无人值守的数据采集中心,受主控站的控制,定时将观测的数据传送到主控站。五个监控站分布在全球范围,保证了GPS精密定轨的要求。对卫星的监视加注,每天至少要进行一次。通过这样的加注办法来补偿卫星钟的步调差和信号传播(GPS贴片晶振)过程中的变化,使卫星钟与GPS主钟之间保持精密的同步。

FRACAS系统建设目标与基本原则

FRACAS系统的核心是要求在石英晶振,贴片晶振的研发设计和生产过程中对石英晶振,贴片晶振出现可靠性问题进行“归零”管理,对故障的出现需要及时报告、分析并纠正,防止故障再次出现,从而实现石英晶振,贴片晶振规定的可靠性,由此可见,建立故障报告、分析及纠正措施系统( FRACAS)是Z公司开展可靠性管理工作的必有之路。根据Z公司实际情况,可以重点从以下几个方面入手建立 FRACAS系统。

1.对售后、技术、管理等人员进行 FRACAS系统培训,增加公司人员对FRACAS系统的认知,并对FRACAS系统的运行流程有所理解,便于推进FRACAS系统的建设与运行。

2.结合Z公司自身情况编写 FRACAS系统作业指导书,建立软件系统的FRACAS基础编码表,统一报表的模板,从而使 FRACAS高效的运行,在制定FRACAS系统文件时,一定要集思广益,符合Z公司的实际情况。

3.对Z公司的故障信息进行分析汇总,对可能出现的故障进行归纳,便于后期纳入系统管理中去。

4.建立的 FRACAS管理机制要以可靠性控制为主要方针,公司的各个部门之间要有专门的窗口进行对接,保证系统流程的续性。

5.不断总结 FRACAS的运行情况,积累系统运行的经验教训,不断提升FRACAS系统的运行效率。

FRACAS系统的组织结构及人员职责

FRACAS系统涉及到石英晶振,贴片晶振,石英晶体振荡器实现的多个流程,主要包括市场调研、石英晶振,贴片晶振设计研发、供应商管理、元器件来料检验、生产统计过程控制、石英晶振,贴片晶振出厂测试、可靠性试验设计与验证以及石英晶振,贴片晶振售后服务等。

根据 FRASAS系统涉及到石英晶振,贴片晶振实现的流程,可以确定 FRACAS系统的组织结构与人员,主要有设计研发人员、采购人员、质量管理人员、生产人员、仓库管理人员和可靠性试验人员。

为了保障 FRACAS系统的运行,结合Z公司实际情况,需要增加两个组织来保障 FRACAS运行,分别是FRACAS管理小组和故障评审分析小组FRACAS管理小组是 FRACAS系统的核心管理部门,其主要职责有一下几点：

1.组织日常的 FRACAS管理维护工作

2.与各个部门保持沟通,实时了解 FRACAS的运行情况。

3.对纠正措施的实施情况进行评审。

4.定期提交石英晶振,贴片晶振生产状况报告

5.对各个部门提供的资料数据进行汇总,并协助故障评审分析小组对故障进行及时分析。

6.定期对其它部门人员的 FRACAS工作进行评审。

故障评审分析小组的主要任务是对石英晶振,贴片晶振故障进行分析,提出纠正措施,并跟踪纠正措施的实行。为了实现对故障全面的评审分析,小组成员应来自不同的部门,可以由设计、生产、工艺和品质等人员来组成评审小组,评审小组的成员不是一成不变的,要根据故障发生的特点来安排相应的人员。故障评审分析小组的主要任务有:

1.对分析石英晶振,有源晶振,贴片晶振故障进行分析。确定其故障模式

2.对故障的影响进行评估,提出改进方向

3.收集故障评审分析所需要的数据和资料。

4.确定故障原因,划分故障责任,并落实到具体部门。

5.制定故障评审分析计划工作。

6.对故障原因进行评审分析,并提出纠正措施,并对纠正措施的执行情况进行跟踪。

7.总结故障评审分析工作

晶振生产制造阶段的管理

1.晶振元件管理

石英晶振元件的可靠性对产品的可靠性有很大的影响,尽管产品有完美的设计,组成产品的元器件可靠性出现问题,也无法实现产品规定的可靠性。石英晶振元件的可靠性包括固有可靠性和使用可靠性两个方面,固有可靠性指的是元器件自身的可靠性状况,这是由供应商决定的,供应商生产的元器件好换坏直接决定了元器件的固有可靠性。使用可靠性指的是元器件在使用阶段的可靠性,它与元器件的使用环境、使用方法等有直接关系,在进行元器件可靠性管理,必须保证元器件的固有可靠性和使用靠性都在管控范围内,只有这样才能尽可能的保证元器件的可靠性不出问题。

为了保证石英晶振,贴片晶振元件的固有可靠性和使用可靠性,需要进行很多的管理工作。比如,在采购原材料时,需要对供应商进行管理,在交付阶段,需要进行来料检验工作,在生产阶段需要保证元器件的使用环境、方法等。结合W公司实际情况, 需要采取以下措施来保障元器件的可靠性。

(1)优化供应商管理制度

目前,市场对石英晶振的产品型号需求不一,Z公司的石英晶振产品型号非常多,组成石英晶振的元器件种类也很复杂,所有元器件的可靠性都可能会对最终的石英晶体,石英晶振可靠性带来影响。这样以来,对元器件的可靠性管控就必须严格进行,选择合适的供应商就显得尤为重要。供应商管理制度的合理性对采购的元器件的可靠性水平是成正比的,完善供应管理制度对提高元器件的固有可靠性大有裨益。

为了优化供应商管理制度,Z公司制定了《供应商准入制度》和《供应商考核制度》两个管理规程,来对供应商管理工作提供准则和要求。制度要求资材课、品管课以及技术课等多个部门联合对供应商进行评审,评审通过的供应商纳入合格供应商名录,接下来对进入名录的供应商的晶振样品进行检测,经技术部门确定合格后,最终成为合格供方。Z公司每季度还要对合格供方进行动态评价,以此来保证供方的质量。在每批元器件入库前,需要对元器件进行来料检验,按照来料检验规程严格进行筛选,经检验合格的元器件才能入库,进行生产。这样就能保证石英晶振,石英晶体振荡器的固有可靠性满足要求,Z公司供应商管理流程如图4-3所示。

除此以外,如何根据实际情况,采用一定的策略来实现对供应商管理利益的最大化也是一门学问,Z公司目前所需原材料种类繁多,元器件的重要程度也千差万别,因此,Z公司针对不同的供应商可以采用不同的策略,对于那些直接影响石英晶体振荡器,石英晶振可靠性的关键元器件,公司应采取与供应商合作共赢的模式,与供应商加强交流,分享实际生产需要经验,从而降低采购成本,提高元器件可靠性。对于那些非关键元器件供应商,公司应该采取多家供应商供货的方法,使供应商之间形成竞争关系,从未间接可以降低采购成本,提高采购质量。公司一定要重视对供应商的管理。

(2)完善元器件的选用制度

虽然元器件的供应商管理问题解决了,元器件的固有可靠性也有了保证,但为了保证石英晶振,贴片晶振的使用可靠性,需要对元器件的选用进行要求,具体的选用要求有以下几个方面:

（1)根据石英晶振的具体型号,来选取相应规格的元器件,而不是只根据型号来选取元器件,因为不同的石英晶振产品的可靠性标准不同,那么所需元器件的规格也会有所差别。

（2)根据元器件在使用过程所受应力的状况来选取元器件,不同产品的元器件所受极限应力不尽相同,按照降额设计的原则来选取元器件。

（3)简化元器件品类,尽量选取标准化元器件,因为标准化石英晶体振荡器.石英晶振,贴片晶振的成本低, 可靠性水平也高。

（4)对于新型元器件的选取,必须经过技术部门的可靠性评估后,没有问题才能投产。

（5)根据以往选取石英晶振,贴片晶振实际经验,制定元器件选取标准,规范元器件选取方法。

CEOB2B晶振平台自创建以来就不断为广大用户提供各种晶振料号,晶振技术资料,晶振解决方案下载服务,并且拥有海内外多种石英贴片晶振品牌,封装尺寸一应俱全,想知道的信息均可查到,下面为CEOB2B晶振平台提供的"石英晶振质量与晶振可靠性的关系"文章,欢迎阅读收藏.

1.质量与可靠性

众所周知,质量是产品的生命,因此,人们十分重视产品的质量。为了全面刻画产品质量,人们从不同侧面提出了众多质量指标,这些质量指标形成了石英贴片晶振产品质量指标体系。按照产品质量指标的属性对其进行分类,这些质量指标可分为性能指标、可靠性指标、安全性指标、适应性指标和经济性指标等,如电视机有很多表示图像清晰.石英晶振产品的可靠性指标反映了产品保持其性能指标的能力.如在电视机出厂时其各项性能指标检验是合格的,那么,3000小时后电视机是否仍保持出厂时各项性能指标呢,这是用户十分关心的问题,为了说明产品保持其性能指标的能力,就必须向用户提供有关该石英晶振,贴片晶振产品的可靠性指标,如平均寿命、可靠度等。

由此可见,可靠性也是产品质量指标的一个重要方面,他强调的是产品的质量指标和时间发展之间的关系,人们在使用产品时,使用石英晶振,石英晶体振荡器产品的次数不是一定的这就要求了与时间有关的质量指标,也就是可靠性达到人们的需求,质量与可靠性水平俱佳的产品才是真正的好产品。因此,质量与可靠性是相辅相成的,缺一不可的。

2.质量管理与可靠性管理

很多企业认为分不清质量管理与可靠性管理的区别,他们认为可靠性管理就是质量管理,可靠性管理应有质量部门来负责,其他部门没有可靠性管理的责任, 这样的认识是错误的。

目前很多企业都对质量管理非常的重视,认识到了质量管理的重要性,也运用可很多质量管理方法来保证产品的质量,大部分企业都通过了ISO9001质量管理体系认证,企业的质量管理水平也都比较高。可以说,绝大部分行业,只要质量管理水平提上去了,就可以满足企业发展的需要。但在某些领域,比如航空航天、卫星通讯、无线电传输、军事装备制造等领域,仅仅依靠质量管理是不够的。如果想达到对石英晶振,贴片晶振产品可靠性要求,那么一定要运用可靠性管理来帮助企业来提升产品的可靠性。

质量管理与可靠性管理既有联系又有区别,在企业进行可靠性管理之前, 定要分清楚质量管理与可靠性管理之间的区别,可靠性可以看作是质量特性中的个重要指标。可靠性管理可以当作质量管理的深层次的管理活动,它有着很多不同于质量管理的特点。质量管理相对侧重于石英晶振,贴片晶振的生产阶段,强调对产品的生产过程的质量控制。而可靠性管理是对产品实现全阶段的可靠性管理,在设计阶段强调可靠性预计、可靠性分配等预测可靠性的方法,在生产阶段则在质量控制

基础上进行进一步的可靠性要求,在维护阶段也要保证石英晶振,贴片晶振产品可靠性的实现,质量管理与可靠性管理的区别联系如表2-1。

表2-1质量管理与可靠性管理的区别联系

CEOB2B晶振平台领先全球电子商务平台,汇集海内外国际晶振知名品牌,在这里你可以找到来自海内外KDS晶振,爱普生晶振,CTS晶振,IDT晶振,Jauch晶振,精工晶体等各款项品牌晶振,为您解决采购选型的一切烦恼.同时免费提供产品推广,海内外晶振规格料号查询,下载等服务.

石英晶体作为滤波、振荡元件已广泛应用在广播通讯、电子测量、航空、航天等方面.其发展历史只有短短几十年,美国是发展石英晶体最早的国家.最近一、二十年来,由于PCS、GSM、GPS、PDC、CDMA等诸多移动通讯技术的需求,石英晶体振荡器中的石英晶体谐振器不再是单一元件,它已发展成为组件,而且几乎全部以集成化、全集成化、全数字化形式展现出来,体积比过去缩小了数倍乃至数十倍.

石英晶体振荡器由晶体振荡电路和输出电路两部分构成.石英晶体振荡器电路分为并联晶体振荡电路和串联晶体振荡电路,常用并联晶体振荡电路.晶体工作在串联谐振频率ωS和并联谐振频率ωP之间,即呈现感抗.而振荡性能的优劣由晶体的品质、切割取向、振子结构及振荡电路共同决定.图1为AT切割和SC切割的频率温度特性曲线.可以看出,SC切割有高的静态和动态f－t稳定性、良好的老化率和相位噪声,但缺点是频率牵引灵敏度低、成本高.

最常用的振荡电路是集电极交流接地的考毕兹振荡电路（如图2所示）.此电路的优点是电路简单、可靠、稳定.

输出电路的作用是对振荡获得的正弦信号进行缓冲、放大、整形,得到图3所示的标准输出电平,驱动负载或后级门电路.这里,还经常用到逻辑电平转换电路和分频、倍频电路.

其输出正弦波电平用Vp-p、VRMS或dBm表示,dBm的计算式为：

)1log(10mWPdBm?必要时,还须注明谐波抑制比.方波或矩形波输出电平应注明TTL、CMOS、HCMOS还是ECL、直流分量值,并且表示出占空比、上升时间、下降时间等其它相应参数.

标准输出负载为50Ω、1kΩ、10kΩ∥10pF或用驱动几个门电路表示,如驱动2个门,5个门电路.

对石英晶体振荡器的噪声系数有特殊要求时,则应严格设计振荡、放大电路及电源.譬如主振选用低噪声管、低噪声压控电压并使振荡在低电压工作,各级电路必须匹配以保证无反射、辐射.

CEOB2B晶振平台提供丰富的石英贴片晶振资料下载,收集了海内外进口晶振品牌的原厂代码,关于晶振应用的技术资料,这里只有你想不到的,没有你找不到的,关于晶振的任何信息欢迎登入CEO晶振平台查看了解.

石英晶振是石英晶体谐振器（无源晶振）和石英晶体振荡器（有源晶振）的统称.一般把晶振等同于谐振器理解,振荡器就是通常所指钟振. 无源晶振为crystal（晶体）,有源晶振叫做oscillator（振荡器）.无源晶振是有2个引脚的无极性元件,需要借助于时钟电路才能产生振荡信号,自身无法振荡起来,所以“无源晶振”这个说法并不准确；有源晶振有4只引脚,是一个完整的振荡器,其中除了石英晶体外,还有晶体管和阻容元件,所以在体积上有源石英晶体振荡器就会比无源晶振体积大.石英晶振是一种用于稳定频率和选择频率的电子元件,已被广泛地使用在无线电话、载波通讯、广播电视、卫星通讯、仪器仪表等各种电子设备中.

无源晶体没有电压的问题,信号电平是可变的,也就是说是根据起振电路来决定的,同样的石英晶振晶体可以适用于多种电压,可用于多种不同时钟信号电压要求的DSP（Digital Signal Processing数字信号处理器）,而且价格通常也较低.无源晶体相对于有源晶振而言其缺陷是信号质量较差,通常需要精确匹配外围电路（用于信号匹配的电容、电感、电阻等）,更换不同频率的晶体时周边配置电路需要做相应的调整.

知道无源晶振的性质,了解有源石英晶体振荡器也就不难了,那么有源晶振的脚位要如何区分呢？有源晶振在产品中使用具有哪些优势特点？

有源晶振通常的用法：一脚悬空,二脚接地,三脚接输出,四脚接电压.有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单（主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可）,不需要复杂的配置电路.相对于无源晶体,有源晶振的缺陷是其信号电平是固定的,需要选择好合适输出电平,灵活性较差,而且价格高.

CEOB2B晶振平台给大家介绍晶振的封装尺寸,以下整理内容也便于大家记住,晶振封装一般分为插件晶振（DIP）和贴片晶振（SMD）.

插件晶振又分为HC-49U、HC-33U、HC-49S、音叉型（圆柱晶振）.HC-49U一般称49U,有些采购俗称“高型”,而HC-49S一般称49S,俗称“矮型”,音叉型（圆柱晶振）按照体积从小到大可以分为1x4mm,1x5mm,2x6mm,3x8mm,3x9mm,3x10mm等.

贴片晶振是根据尺寸大小和脚位来分类,通常分为：7050晶振（7.0mmx5.0mm）、6035晶振（6.0mmx3.5mm）、5032晶振（5.0mmx3.2mm)、3225晶振（3.2mmx2.5mm）、2025晶振（2.0mmx2.5mm）等. 从不同的应用层面来分有源晶振又可分为普通有源晶振（OSC晶振或SPXO晶振）、温补晶振（TCXO晶振）、压控晶振（VCXO晶振）、恒温晶振（OCXO晶振）、压控温补晶振（VC-TCXO）晶振、差分晶振、可编程晶振等.

CEOB2B晶振平台领先全球电子商务平台,汇集海内外国际晶振知名品牌,在这里你可以查询到海内外现货库存,并且提供国内外知名品牌晶振产品料号代码以及查询对照、型号替换,技术解决方案等服务.

稍微了解晶振知识的朋友都知道，晶振的温度系数是很多厂家比较看重的，不管是产品生产过程中还是使用的情况下，卷盘装的贴片晶振厂家都是使用自动贴片机来进行产品焊接，使用自动贴片机就要进行波峰焊接，波峰焊的温度正常都比手工焊接的温度高，所以这就是为什么很多客户问我们有没有宽温晶振的原因。而且有些客户设计的产品还需要过高温锡炉，这里就要涉及到晶振本身的抗高温的情况，一般高温炉的温度在330°左右，而耐高温的晶体耐最高也只能300°左右。所以CEOB2B晶振平台技术人员提醒广大晶振采购商一般的石英晶振最好不要过高温锡炉，如果实在要过锡炉也只能是耐高温的石英晶体振荡器，或者耐高温的贴片晶振可以过，普通的石英晶体或者圆柱晶体千万不要过高温锡炉，因为这些晶体里面的芯片都是用支架锡线焊接固定的，如果到达一定的温度里面的锡就会融化，这样就会导致频率水晶片脱落，造成晶体损坏。

机器周期的指令称为单周期指令,包含两个机器周期的指令称为双周期指令.简单地说,没有单片机晶振,就没有时钟周期,没有时钟周期,就无法执行程序代码,单片机就无法工作.机器周期不仅对于指令执行有着重要的意义,而且机器周期也是单片机定时器和计数器的时间基准.例如一个单片机选择了12MHz贴片晶振,那么当定时器的数值加1时,实际经过的时间就是1us,这就是单片机的定时原理.
