FRACAS系统建设目标与基本原则

FRACAS系统的核心是要求在石英晶振,贴片晶振的研发设计和生产过程中对石英晶振,贴片晶振出现可靠性问题进行“归零”管理,对故障的出现需要及时报告、分析并纠正,防止故障再次出现,从而实现石英晶振,贴片晶振规定的可靠性,由此可见,建立故障报告、分析及纠正措施系统( FRACAS)是Z公司开展可靠性管理工作的必有之路。根据Z公司实际情况,可以重点从以下几个方面入手建立 FRACAS系统。

1.对售后、技术、管理等人员进行 FRACAS系统培训,增加公司人员对FRACAS系统的认知,并对FRACAS系统的运行流程有所理解,便于推进FRACAS系统的建设与运行。

2.结合Z公司自身情况编写 FRACAS系统作业指导书,建立软件系统的FRACAS基础编码表,统一报表的模板,从而使 FRACAS高效的运行,在制定FRACAS系统文件时,一定要集思广益,符合Z公司的实际情况。

3.对Z公司的故障信息进行分析汇总,对可能出现的故障进行归纳,便于后期纳入系统管理中去。

4.建立的 FRACAS管理机制要以可靠性控制为主要方针,公司的各个部门之间要有专门的窗口进行对接,保证系统流程的续性。

5.不断总结 FRACAS的运行情况,积累系统运行的经验教训,不断提升FRACAS系统的运行效率。

FRACAS系统的组织结构及人员职责

FRACAS系统涉及到石英晶振,贴片晶振,石英晶体振荡器实现的多个流程,主要包括市场调研、石英晶振,贴片晶振设计研发、供应商管理、元器件来料检验、生产统计过程控制、石英晶振,贴片晶振出厂测试、可靠性试验设计与验证以及石英晶振,贴片晶振售后服务等。

根据 FRASAS系统涉及到石英晶振,贴片晶振实现的流程,可以确定 FRACAS系统的组织结构与人员,主要有设计研发人员、采购人员、质量管理人员、生产人员、仓库管理人员和可靠性试验人员。

为了保障 FRACAS系统的运行,结合Z公司实际情况,需要增加两个组织来保障 FRACAS运行,分别是FRACAS管理小组和故障评审分析小组FRACAS管理小组是 FRACAS系统的核心管理部门,其主要职责有一下几点：

1.组织日常的 FRACAS管理维护工作

2.与各个部门保持沟通,实时了解 FRACAS的运行情况。

3.对纠正措施的实施情况进行评审。

4.定期提交石英晶振,贴片晶振生产状况报告

5.对各个部门提供的资料数据进行汇总,并协助故障评审分析小组对故障进行及时分析。

6.定期对其它部门人员的 FRACAS工作进行评审。

故障评审分析小组的主要任务是对石英晶振,贴片晶振故障进行分析,提出纠正措施,并跟踪纠正措施的实行。为了实现对故障全面的评审分析,小组成员应来自不同的部门,可以由设计、生产、工艺和品质等人员来组成评审小组,评审小组的成员不是一成不变的,要根据故障发生的特点来安排相应的人员。故障评审分析小组的主要任务有:

1.对分析石英晶振,有源晶振,贴片晶振故障进行分析。确定其故障模式

2.对故障的影响进行评估,提出改进方向

3.收集故障评审分析所需要的数据和资料。

4.确定故障原因,划分故障责任,并落实到具体部门。

5.制定故障评审分析计划工作。

6.对故障原因进行评审分析,并提出纠正措施,并对纠正措施的执行情况进行跟踪。

7.总结故障评审分析工作

晶振生产制造阶段的管理

1.晶振元件管理

石英晶振元件的可靠性对产品的可靠性有很大的影响,尽管产品有完美的设计,组成产品的元器件可靠性出现问题,也无法实现产品规定的可靠性。石英晶振元件的可靠性包括固有可靠性和使用可靠性两个方面,固有可靠性指的是元器件自身的可靠性状况,这是由供应商决定的,供应商生产的元器件好换坏直接决定了元器件的固有可靠性。使用可靠性指的是元器件在使用阶段的可靠性,它与元器件的使用环境、使用方法等有直接关系,在进行元器件可靠性管理,必须保证元器件的固有可靠性和使用靠性都在管控范围内,只有这样才能尽可能的保证元器件的可靠性不出问题。

为了保证石英晶振,贴片晶振元件的固有可靠性和使用可靠性,需要进行很多的管理工作。比如,在采购原材料时,需要对供应商进行管理,在交付阶段,需要进行来料检验工作,在生产阶段需要保证元器件的使用环境、方法等。结合W公司实际情况, 需要采取以下措施来保障元器件的可靠性。

(1)优化供应商管理制度

目前,市场对石英晶振的产品型号需求不一,Z公司的石英晶振产品型号非常多,组成石英晶振的元器件种类也很复杂,所有元器件的可靠性都可能会对最终的石英晶体,石英晶振可靠性带来影响。这样以来,对元器件的可靠性管控就必须严格进行,选择合适的供应商就显得尤为重要。供应商管理制度的合理性对采购的元器件的可靠性水平是成正比的,完善供应管理制度对提高元器件的固有可靠性大有裨益。

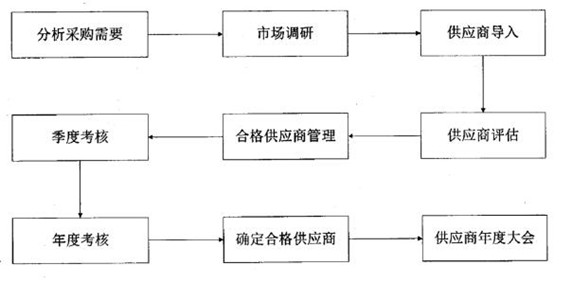

为了优化供应商管理制度,Z公司制定了《供应商准入制度》和《供应商考核制度》两个管理规程,来对供应商管理工作提供准则和要求。制度要求资材课、品管课以及技术课等多个部门联合对供应商进行评审,评审通过的供应商纳入合格供应商名录,接下来对进入名录的供应商的晶振样品进行检测,经技术部门确定合格后,最终成为合格供方。Z公司每季度还要对合格供方进行动态评价,以此来保证供方的质量。在每批元器件入库前,需要对元器件进行来料检验,按照来料检验规程严格进行筛选,经检验合格的元器件才能入库,进行生产。这样就能保证石英晶振,石英晶体振荡器的固有可靠性满足要求,Z公司供应商管理流程如图4-3所示。

除此以外,如何根据实际情况,采用一定的策略来实现对供应商管理利益的最大化也是一门学问,Z公司目前所需原材料种类繁多,元器件的重要程度也千差万别,因此,Z公司针对不同的供应商可以采用不同的策略,对于那些直接影响石英晶体振荡器,石英晶振可靠性的关键元器件,公司应采取与供应商合作共赢的模式,与供应商加强交流,分享实际生产需要经验,从而降低采购成本,提高元器件可靠性。对于那些非关键元器件供应商,公司应该采取多家供应商供货的方法,使供应商之间形成竞争关系,从未间接可以降低采购成本,提高采购质量。公司一定要重视对供应商的管理。

(2)完善元器件的选用制度

虽然元器件的供应商管理问题解决了,元器件的固有可靠性也有了保证,但为了保证石英晶振,贴片晶振的使用可靠性,需要对元器件的选用进行要求,具体的选用要求有以下几个方面:

（1)根据石英晶振的具体型号,来选取相应规格的元器件,而不是只根据型号来选取元器件,因为不同的石英晶振产品的可靠性标准不同,那么所需元器件的规格也会有所差别。

（2)根据元器件在使用过程所受应力的状况来选取元器件,不同产品的元器件所受极限应力不尽相同,按照降额设计的原则来选取元器件。

（3)简化元器件品类,尽量选取标准化元器件,因为标准化石英晶体振荡器.石英晶振,贴片晶振的成本低, 可靠性水平也高。

（4)对于新型元器件的选取,必须经过技术部门的可靠性评估后,没有问题才能投产。

（5)根据以往选取石英晶振,贴片晶振实际经验,制定元器件选取标准,规范元器件选取方法。

CEOB2B晶振平台自创建以来就不断为广大用户提供各种晶振料号,晶振技术资料,晶振解决方案下载服务,并且拥有海内外多种石英贴片晶振品牌,封装尺寸一应俱全,想知道的信息均可查到,下面为CEOB2B晶振平台提供的"石英晶振质量与晶振可靠性的关系"文章,欢迎阅读收藏.

1.质量与可靠性

众所周知,质量是产品的生命,因此,人们十分重视产品的质量。为了全面刻画产品质量,人们从不同侧面提出了众多质量指标,这些质量指标形成了石英贴片晶振产品质量指标体系。按照产品质量指标的属性对其进行分类,这些质量指标可分为性能指标、可靠性指标、安全性指标、适应性指标和经济性指标等,如电视机有很多表示图像清晰.石英晶振产品的可靠性指标反映了产品保持其性能指标的能力.如在电视机出厂时其各项性能指标检验是合格的,那么,3000小时后电视机是否仍保持出厂时各项性能指标呢,这是用户十分关心的问题,为了说明产品保持其性能指标的能力,就必须向用户提供有关该石英晶振,贴片晶振产品的可靠性指标,如平均寿命、可靠度等。

由此可见,可靠性也是产品质量指标的一个重要方面,他强调的是产品的质量指标和时间发展之间的关系,人们在使用产品时,使用石英晶振,石英晶体振荡器产品的次数不是一定的这就要求了与时间有关的质量指标,也就是可靠性达到人们的需求,质量与可靠性水平俱佳的产品才是真正的好产品。因此,质量与可靠性是相辅相成的,缺一不可的。

2.质量管理与可靠性管理

很多企业认为分不清质量管理与可靠性管理的区别,他们认为可靠性管理就是质量管理,可靠性管理应有质量部门来负责,其他部门没有可靠性管理的责任, 这样的认识是错误的。

目前很多企业都对质量管理非常的重视,认识到了质量管理的重要性,也运用可很多质量管理方法来保证产品的质量,大部分企业都通过了ISO9001质量管理体系认证,企业的质量管理水平也都比较高。可以说,绝大部分行业,只要质量管理水平提上去了,就可以满足企业发展的需要。但在某些领域,比如航空航天、卫星通讯、无线电传输、军事装备制造等领域,仅仅依靠质量管理是不够的。如果想达到对石英晶振,贴片晶振产品可靠性要求,那么一定要运用可靠性管理来帮助企业来提升产品的可靠性。

质量管理与可靠性管理既有联系又有区别,在企业进行可靠性管理之前, 定要分清楚质量管理与可靠性管理之间的区别,可靠性可以看作是质量特性中的个重要指标。可靠性管理可以当作质量管理的深层次的管理活动,它有着很多不同于质量管理的特点。质量管理相对侧重于石英晶振,贴片晶振的生产阶段,强调对产品的生产过程的质量控制。而可靠性管理是对产品实现全阶段的可靠性管理,在设计阶段强调可靠性预计、可靠性分配等预测可靠性的方法,在生产阶段则在质量控制

基础上进行进一步的可靠性要求,在维护阶段也要保证石英晶振,贴片晶振产品可靠性的实现,质量管理与可靠性管理的区别联系如表2-1。

表2-1质量管理与可靠性管理的区别联系

CEOB2B晶振平台领先全球电子商务平台,汇集海内外国际晶振知名品牌,在这里你可以找到来自海内外KDS晶振,爱普生晶振,CTS晶振,IDT晶振,Jauch晶振,精工晶体等各款项品牌晶振,为您解决采购选型的一切烦恼.同时免费提供产品推广,海内外晶振规格料号查询,下载等服务.

石英晶体作为滤波、振荡元件已广泛应用在广播通讯、电子测量、航空、航天等方面.其发展历史只有短短几十年,美国是发展石英晶体最早的国家.最近一、二十年来,由于PCS、GSM、GPS、PDC、CDMA等诸多移动通讯技术的需求,石英晶体振荡器中的石英晶体谐振器不再是单一元件,它已发展成为组件,而且几乎全部以集成化、全集成化、全数字化形式展现出来,体积比过去缩小了数倍乃至数十倍.

石英晶体振荡器由晶体振荡电路和输出电路两部分构成.石英晶体振荡器电路分为并联晶体振荡电路和串联晶体振荡电路,常用并联晶体振荡电路.晶体工作在串联谐振频率ωS和并联谐振频率ωP之间,即呈现感抗.而振荡性能的优劣由晶体的品质、切割取向、振子结构及振荡电路共同决定.图1为AT切割和SC切割的频率温度特性曲线.可以看出,SC切割有高的静态和动态f－t稳定性、良好的老化率和相位噪声,但缺点是频率牵引灵敏度低、成本高.

最常用的振荡电路是集电极交流接地的考毕兹振荡电路（如图2所示）.此电路的优点是电路简单、可靠、稳定.

输出电路的作用是对振荡获得的正弦信号进行缓冲、放大、整形,得到图3所示的标准输出电平,驱动负载或后级门电路.这里,还经常用到逻辑电平转换电路和分频、倍频电路.

其输出正弦波电平用Vp-p、VRMS或dBm表示,dBm的计算式为：

)1log(10mWPdBm?必要时,还须注明谐波抑制比.方波或矩形波输出电平应注明TTL、CMOS、HCMOS还是ECL、直流分量值,并且表示出占空比、上升时间、下降时间等其它相应参数.

标准输出负载为50Ω、1kΩ、10kΩ∥10pF或用驱动几个门电路表示,如驱动2个门,5个门电路.

对石英晶体振荡器的噪声系数有特殊要求时,则应严格设计振荡、放大电路及电源.譬如主振选用低噪声管、低噪声压控电压并使振荡在低电压工作,各级电路必须匹配以保证无反射、辐射.

CEOB2B晶振平台提供丰富的石英贴片晶振资料下载,收集了海内外进口晶振品牌的原厂代码,关于晶振应用的技术资料,这里只有你想不到的,没有你找不到的,关于晶振的任何信息欢迎登入CEO晶振平台查看了解.

石英晶振是石英晶体谐振器（无源晶振）和石英晶体振荡器（有源晶振）的统称.一般把晶振等同于谐振器理解,振荡器就是通常所指钟振. 无源晶振为crystal（晶体）,有源晶振叫做oscillator（振荡器）.无源晶振是有2个引脚的无极性元件,需要借助于时钟电路才能产生振荡信号,自身无法振荡起来,所以“无源晶振”这个说法并不准确；有源晶振有4只引脚,是一个完整的振荡器,其中除了石英晶体外,还有晶体管和阻容元件,所以在体积上有源石英晶体振荡器就会比无源晶振体积大.石英晶振是一种用于稳定频率和选择频率的电子元件,已被广泛地使用在无线电话、载波通讯、广播电视、卫星通讯、仪器仪表等各种电子设备中.

无源晶体没有电压的问题,信号电平是可变的,也就是说是根据起振电路来决定的,同样的石英晶振晶体可以适用于多种电压,可用于多种不同时钟信号电压要求的DSP（Digital Signal Processing数字信号处理器）,而且价格通常也较低.无源晶体相对于有源晶振而言其缺陷是信号质量较差,通常需要精确匹配外围电路（用于信号匹配的电容、电感、电阻等）,更换不同频率的晶体时周边配置电路需要做相应的调整.

知道无源晶振的性质,了解有源石英晶体振荡器也就不难了,那么有源晶振的脚位要如何区分呢？有源晶振在产品中使用具有哪些优势特点？

有源晶振通常的用法：一脚悬空,二脚接地,三脚接输出,四脚接电压.有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单（主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可）,不需要复杂的配置电路.相对于无源晶体,有源晶振的缺陷是其信号电平是固定的,需要选择好合适输出电平,灵活性较差,而且价格高.

CEOB2B晶振平台给大家介绍晶振的封装尺寸,以下整理内容也便于大家记住,晶振封装一般分为插件晶振（DIP）和贴片晶振（SMD）.

插件晶振又分为HC-49U、HC-33U、HC-49S、音叉型（圆柱晶振）.HC-49U一般称49U,有些采购俗称“高型”,而HC-49S一般称49S,俗称“矮型”,音叉型（圆柱晶振）按照体积从小到大可以分为1x4mm,1x5mm,2x6mm,3x8mm,3x9mm,3x10mm等.

贴片晶振是根据尺寸大小和脚位来分类,通常分为：7050晶振（7.0mmx5.0mm）、6035晶振（6.0mmx3.5mm）、5032晶振（5.0mmx3.2mm)、3225晶振（3.2mmx2.5mm）、2025晶振（2.0mmx2.5mm）等. 从不同的应用层面来分有源晶振又可分为普通有源晶振（OSC晶振或SPXO晶振）、温补晶振（TCXO晶振）、压控晶振（VCXO晶振）、恒温晶振（OCXO晶振）、压控温补晶振（VC-TCXO）晶振、差分晶振、可编程晶振等.

CEOB2B晶振平台领先全球电子商务平台,汇集海内外国际晶振知名品牌,在这里你可以查询到海内外现货库存,并且提供国内外知名品牌晶振产品料号代码以及查询对照、型号替换,技术解决方案等服务.

稍微了解晶振知识的朋友都知道，晶振的温度系数是很多厂家比较看重的，不管是产品生产过程中还是使用的情况下，卷盘装的贴片晶振厂家都是使用自动贴片机来进行产品焊接，使用自动贴片机就要进行波峰焊接，波峰焊的温度正常都比手工焊接的温度高，所以这就是为什么很多客户问我们有没有宽温晶振的原因。而且有些客户设计的产品还需要过高温锡炉，这里就要涉及到晶振本身的抗高温的情况，一般高温炉的温度在330°左右，而耐高温的晶体耐最高也只能300°左右。所以CEOB2B晶振平台技术人员提醒广大晶振采购商一般的石英晶振最好不要过高温锡炉，如果实在要过锡炉也只能是耐高温的石英晶体振荡器，或者耐高温的贴片晶振可以过，普通的石英晶体或者圆柱晶体千万不要过高温锡炉，因为这些晶体里面的芯片都是用支架锡线焊接固定的，如果到达一定的温度里面的锡就会融化，这样就会导致频率水晶片脱落，造成晶体损坏。

机器周期的指令称为单周期指令,包含两个机器周期的指令称为双周期指令.简单地说,没有单片机晶振,就没有时钟周期,没有时钟周期,就无法执行程序代码,单片机就无法工作.机器周期不仅对于指令执行有着重要的意义,而且机器周期也是单片机定时器和计数器的时间基准.例如一个单片机选择了12MHz贴片晶振,那么当定时器的数值加1时,实际经过的时间就是1us,这就是单片机的定时原理.

晶振是石英振荡器的简称,英文名为Crystal,它是时钟电路中最重要的部件,它的主要作用是向显卡、网卡、主板等配件的各部分提供基准频率,它就像个标尺,工作频率不稳定会造成相关设备工作频率不稳定,自然容易出现问题. 晶振还有个作用是在电路产生震荡电流,发出时钟信号.

晶振的作用是为系统提供基本的时钟信号.通常一个系统共用一个晶振,便于各部分保持同步.有些通讯系统的基频和射频使用不同的石英晶振,而通过电子调整频率的方法保持同步.晶振通常与锁相环电路配合使用,以提供系统所需的时钟频率.如果不同子系统需要不同频率的时钟信号,可以用与同一个晶振相连的不同锁相环来提供.

电路中,为了得到交流信号,可以用RC、LC谐振电路取得,但这些电路的振荡频率并不稳定.在要求得到高稳定频率的电路中,必须使用石英晶体振荡电路.石英晶体具有高品质因数,振荡电路采用了恒温、稳压等方式以后,振荡频率稳定度可以达到10^(-9)至10^(-11).广泛应用在通讯、时钟、手表、计算机……需要高稳定信号的场合.

晶振,在电气上它可以等效成一个电容和一个电阻并联再串联一个电容的二端网络,电工学上这个网络有两个谐振点,以频率的高低分其中较低 的频率是串联谐振,较高的频率是并联谐振.
晶振有一个重要的参数,那就是负载电容值,选择与负载电容值相等的并联电容,就可以得到石英晶振,贴片晶振标称的谐振频率.

一般的晶振振荡电路都是在一个反相放大器（注意是放大器不是反相器）的两端接入晶振,再有两个电容分别接到晶振的两端,每个电容的另一端再接到地,这两个电容串联的容量值就应该等于负载电容,请注意一般IC的引脚都有等效输入电容,这个不能忽略.

一般的晶振的负载电容为15p或12.5p ,如果再考虑元件引脚的等效输入电容,则两个22p的电容构成晶振的振荡电路就是比较好的选择.

每种芯片的手册上都会提供外部晶振输入的标准电路,会表明芯片的最高可使用频率等参数,在设计电路时要掌握.与计算机用CPU不同,单片机现在所能接收的晶振频率相对较低,但对于一般控制电路来说足够了.

晶振是为电路提供频率基准的元器件,通常分成有源晶振和无源晶振两个大类,无源晶振需要芯片内部有振荡器,并且晶振的信号电压根据起振电路而定,允许不同的电压,但无源晶振通常信号质量和精度较差,需要精确匹配外围电路（电感、电容、电阻等）,如需更换晶振时要同时更换外围的电路.有源晶振不需要芯片的内部振荡器,可以提供高精度的频率基准,信号质量也较无源晶振要好.

石英产品主要是利用石英材料（水晶）的压电效应制成的电子原件和器件,使用石英为震荡源的产品主要有石英晶体谐振器,有源晶振,石英晶振,贴片晶振,石英晶体振荡器.晶振是一种机电器件,在通常工作条件下,普通的晶振频率绝对精度可达百万分之五十.高级的精度更高.有些晶振还可以由外加电压在一定范围内调整频率,称为压控振荡器VCXO,而常见的有8M、12M晶振等等.

目前晶振被广泛应用于各电子产品中,在生产这些电路板设有晶振的电子产品上都需要经过很多工序的检测,在检漏工序中,就是在酒精加压的环境下,石英晶体容易产生碰壳现象,即振动时芯片跟外壳容易相碰,从而晶体容易发生时振时不振或停振,CEOB2B晶振平台总结了下导致晶振停振的几个要素:

1.由于芯片本身的厚度很薄,当激励功率过大时,会使内部石英芯片破损,导致停振.

2.在焊锡时,当锡丝透过线路板上小孔渗过,导致引脚跟外壳连接在一块,或是石英晶振晶体在制造过程中,基座上引脚的锡点和外壳相连接发生单漏,都会造成短路,从而引起停振.

3.由于石英晶体在剪脚和焊锡的时候容易产生机械应力和热应力,而焊锡温度过高和作用时间太长都会影响到晶体,容易导致晶体处于临界状态,以至出现时振时不振现象,甚至停振.

4.在压封时,晶体内部要求抽真空充氮气,如果发生压封不良,即石英晶体的密封性不好时,在酒精加压的条件下,其表现为漏气,称之为双漏,也会导致停振,

5.有功负载会降低Q值(即品质因素),从而使石英晶体振荡器,石英晶体的稳定性下降,容易受周边有源组件影响,处于不稳定状态,出现时振时不振现象. 6,当石英晶体频率发生频率漂移,且超出石英晶体频率偏差范围过多时,以至于捕捉不到石英晶体的中心频率,从而导致芯片不起振.

晶振在使用过程中有很多需要注意的地方,根据晶振不同情况导致的停振问题,我们可以通过以下有效方法正确处理.

1.控制好剪脚和焊锡工序,并保证基座绝缘性能和引脚质量,引脚镀层光亮均匀无麻面,无变形、裂痕、变色、划伤、污迹及镀层剥落.为了更好地防止单漏,可以在晶体下加一个绝缘垫片.

2.严格按照技术要求的规定,对石英晶体组件进行检漏试验以检查其密封性,及时处理不良品并分析原因.

3.由于石英晶体是被动组件,它是由IC提供适当的激励功率而正常工作的,因此,当激励功率过低时,晶体不易起振,过高时,便形成过激励,使石英芯片破损,引起停振.所以,应提供适当的激励功率.另外,有功负载会消耗一定的功率,从而降低晶体Q值,从而使晶体的稳定性下降,容易受周边有源组件影响,处于不稳定状态,出现时振时不振现象,所以,外加有功负载时,应匹配一个比较合适有功负载.

4.当晶体产生频率漂移而且超出频差范围时,应检查是否匹配了合适的负载电容,可以通过调节石英晶振,有源晶振,石英晶体的负载电容来解决.

5.压封工序是将调好的谐振件在氮气保护中与外壳封装起来,以稳定石英晶体谐振器的电气性能.在此工序应保持送料仓、压封仓和出料仓干净,压封仓要连续冲氮气,并在压封过程中注意焊头磨损情况及模具位置,电压、气压和氮气流量是否正常,否则及时处理.其质量标准为：无伤痕、毛刺、顶坑、弯腿,压印对称不可歪斜.

将二氧化硅（SiO2）结晶体按一定的方向切割成很薄的晶片, 再将晶片两个对应的表面抛光和涂敷银层, 并作为两个极引出管脚, 加以封装, 就构成石英晶体谐振器。石英晶体谐振器, 简称石英晶体, 具有非常稳定的固有频率。下面CEOB2B晶振平台要给大家介绍的是晶振的压电效应以及等效电路,石英晶体振荡电路等.

1.压电效应和压电振荡
